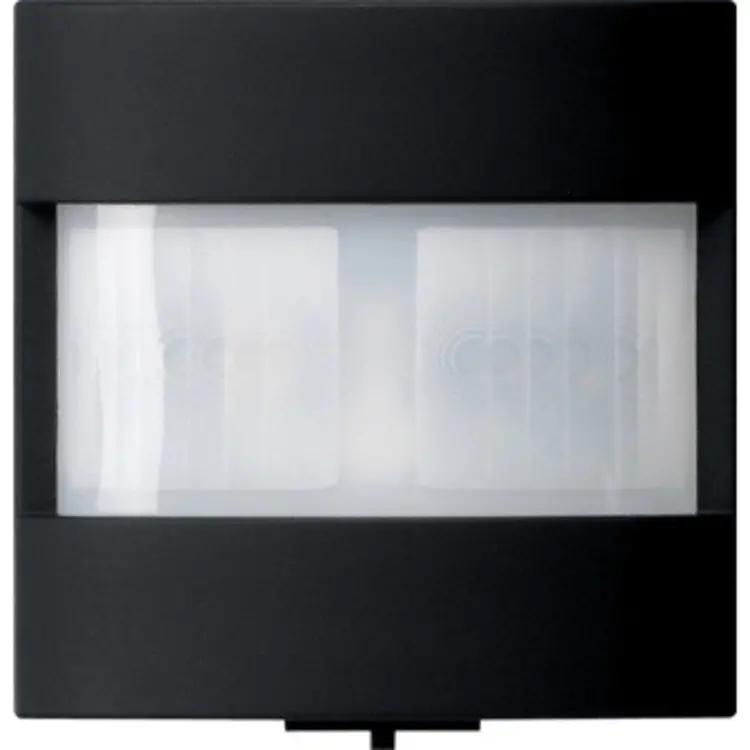

Gira KNX Bewegungsmelder-Aufsatz Standard 1,1 m System 55 schwarz matt (2040005)

Gira 2040005 Datenblatt

Der Gira 2040005 ist ein KNX Bewegungsmelderaufsatz Standard für System 55 zur Bewegungserkennung und Raumüberwachung im Innenbereich. Je nach Konfiguration sendet er Schalt- und Steuerbefehle auf den KNX Bus, beispielsweise für die Beleuchtungssteuerung. Die Ausführung in Schwarz matt besitzt eine lackierte Oberfläche und besteht aus Thermoplast.

Bewegung und Helligkeit erfassen

Die digitale Bewegungserfassung arbeitet mit zwei PIR-Sektoren, also zwei Erfassungsbereichen. Deren Empfindlichkeit lässt sich bei der Parametrierung getrennt in Stufen einstellen. Zusätzlich können Sie die Empfindlichkeit über einen Einsteller am Gerät anpassen. Eine Gehtestfunktion unterstützt Sie dabei, den Erfassungsbereich zu prüfen und einzustellen. Die Anzeige der Bewegungserfassung lässt sich dauerhaft oder nur während des Gehtests aktivieren.

Ein integrierter Helligkeitssensor ermittelt die Umgebungshelligkeit. In der Anwendung „Wächter mit Abschalthelligkeit“ wird die Helligkeit auch während der aktiven Bewegungserfassung ausgewertet. Überschreitet sie die eingestellte Helligkeitsschwelle, wird die Beleuchtung ausgeschaltet. Die Ansprechhelligkeit ist einstellbar; eine Teach-Funktion zur Übernahme der Ansprechhelligkeit ist nicht vorhanden.

Funktionen für Ihre KNX Steuerung

Ein Funktionsblock lässt sich für die Anwendung „Wächter“, „Wächter mit Abschalthelligkeit“ oder „Melder“ konfigurieren. Im Meldebetrieb ist die Anzahl der Bewegungsimpulse innerhalb einer Überwachungszeit projektierbar. Für die Übertragung der Schalt- und Steuerbefehle stehen dem Funktionsblock zwei Ausgangskommunikationsobjekte zur Verfügung.

Sie können den Funktionsblock für unterschiedliche Aufgaben konfigurieren:

• Er kann Schaltbefehle oder Schaltbefehle mit Zwangsstellung senden.
• Er unterstützt eine Treppenhausfunktion.
• Er lässt sich als Dimmwertgeber oder Szenennebenstelle einsetzen.
• Er kann als Temperaturwertgeber oder Helligkeitswertgeber konfiguriert werden.
• Er unterstützt die Betriebsmodusumschaltung.

Die Betriebsarten OFF, AUTO und ON lassen sich im laufenden Betrieb durch Vor-Ort-Bedienung oder über ein Kommunikationsobjekt umschalten. Die Bedienung ist damit auch über weitere KNX Bewegungsmelder, einen KNX Tastsensor oder eine Visualisierung möglich. In den Anwendungen „Wächter“ und „Wächter mit Abschalthelligkeit“ kann das Gerät als Einzelgerät, Hauptstelle oder Nebenstelle eingesetzt werden.

Im helligkeitsunabhängigen Betrieb kann der Funktionsblock außerdem die Zeitspanne seit der letzten Bewegung ermitteln und über ein Kommunikationsobjekt auf den KNX Bus senden. Das ermöglicht beispielsweise eine einfache Überwachung von Personenbewegungen im betreuten Wohnen oder in einer Seniorenresidenz.

Montage und Einsatzgrenzen

Der Aufsatz ist für die Unterputzmontage bei einer Montagehöhe bis 1,10m vorgesehen. Für die Montage ist zusätzlich ein Busankoppler 3 erforderlich. Eine Busankopplung ist nicht enthalten. Die Kommunikation erfolgt über das KNX Medium TP256.

Beachten Sie bei Ihrer Planung die Einsatzgrenzen: Das Gerät ist ausschließlich für Innenräume geeignet und hat im System 55 die Schutzart IP20. Ein Unterkriechschutz ist nicht vorhanden. Der Bewegungsmelder ist zudem nicht für Alarmmeldungen in VdS-konformen Alarmanlagen geeignet.
