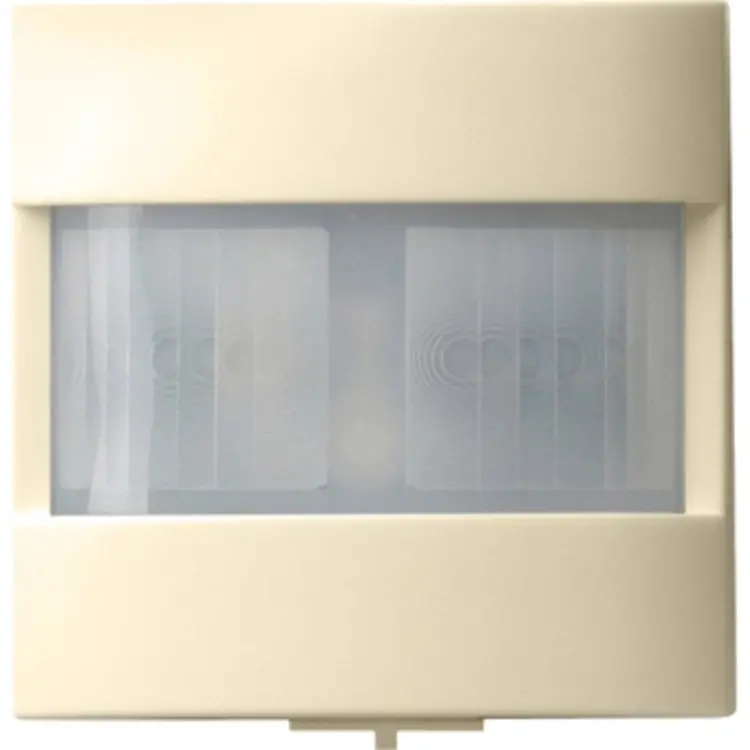

Gira KNX Bewegungsmelder-Aufsatz Standard 1,1 m System 55 creme glänzend (204001)

Gira 204001 Datenblatt

Der Gira 204001 ist ein KNX Bewegungsmelderaufsatz Standard für System 55 in Cremeweiß glänzend. Er dient zur Bewegungserkennung und lässt sich für die Lichtsteuerung oder zur Raumüberwachung konfigurieren. Die Montage erfolgt auf einem Busankoppler 3 bei einer Montagehöhe bis 1,10m.

Bewegungserfassung und Helligkeitsauswertung

Die digitale Bewegungserfassung arbeitet mit zwei PIR-Sektoren, also zwei Erfassungsbereichen mit Passiv-Infrarot-Sensorik. Deren Empfindlichkeit lässt sich getrennt in Stufen parametrieren. Zusätzlich können Sie die Empfindlichkeit über einen Einsteller am Gerät anpassen. Der Erfassungswinkel beträgt 180°. Eine Gehtestfunktion unterstützt Sie dabei, den Erfassungsbereich bei der Projektierung und Einstellung zu überprüfen. Erkannte Bewegungen können dauerhaft oder nur während des Gehtests angezeigt werden.

Ein integrierter Helligkeitssensor ermittelt die Umgebungshelligkeit im Bereich von etwa 1 bis 1000lx. Im Wächterbetrieb wird die Helligkeit auch während der aktiven Bewegungserfassung ausgewertet. Bei Überschreiten der Helligkeitsschwelle kann die Beleuchtung ausgeschaltet werden. Die Ansprechhelligkeit ist einstellbar.

Konfigurierbare KNX-Funktionen

Der Aufsatz verfügt über einen konfigurierbaren Funktionsblock für die Anwendungen „Wächter“, „Wächter mit Abschalthelligkeit“ oder „Melder“. Zwei Ausgangskommunikationsobjekte übertragen die Schalt- und Steuerbefehle auf den KNX Bus. Damit stehen Ihnen folgende konfigurierbare Funktionen zur Verfügung:

• Schalten und Treppenhausfunktion
• Dimmwertgeber und Szenennebenstelle
• Temperaturwertgeber und Helligkeitswertgeber
• Betriebsmodusumschaltung und Schalten mit Zwangsstellung

In den beiden Wächteranwendungen ist die Funktionsweise der Bewegungserkennung einstellbar. Außerdem lässt sich das Gerät als Einzelgerät, Hauptstelle oder Nebenstelle einsetzen. Die Betriebsarten OFF, AUTO und ON können Sie im laufenden Betrieb vor Ort oder über ein Kommunikationsobjekt umschalten, beispielsweise über einen KNX Tastsensor oder eine Visualisierung.

Raumüberwachung und Bewegungsintervalle

Im Meldebetrieb ist die Anzahl der Bewegungsimpulse innerhalb einer Überwachungszeit projektierbar. Im helligkeitsunabhängigen Betrieb kann der Funktionsblock außerdem die seit der letzten Bewegung vergangene Zeit ermitteln und über ein Kommunikationsobjekt auf den KNX Bus senden. Das ermöglicht beispielsweise eine einfache Überwachung von Personenbewegungen im betreuten Wohnen oder in einer Seniorenresidenz.

Montage und Einsatzgrenzen

Für die Unterputzmontage ist zusätzlich ein Busankoppler 3 erforderlich; eine Busankopplung ist nicht enthalten. Das Gehäuse besteht aus thermoplastischem Kunststoff und besitzt eine glänzende Oberfläche. Die KNX-Kommunikation erfolgt über das Medium TP256.

Beachten Sie bei der Planung, dass der Bewegungsmelder ausschließlich für Innenräume geeignet ist und in System 55 die Schutzart IP20 besitzt. Der zulässige Umgebungstemperaturbereich liegt zwischen -5°C und +45°C. Ein Unterkriechschutz ist nicht vorhanden. Für Alarmmeldungen in VdS-konformen Alarmanlagen ist das Gerät nicht geeignet.
