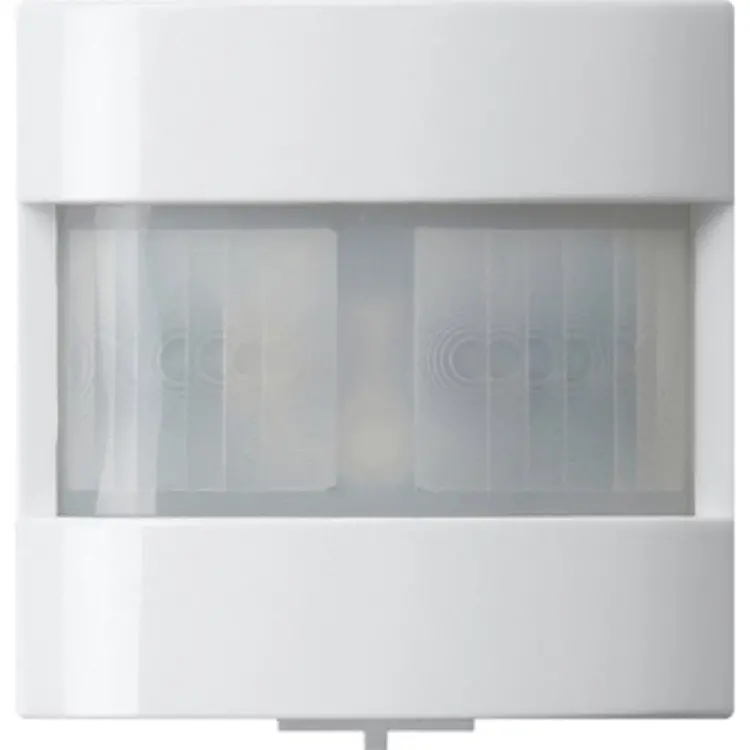

Gira KNX Bewegungsmelder-Aufsatz Standard 1,1 m System 55 weiß glänzend (204003)

Gira 204003 Datenblatt

Der Gira 204003 ist ein KNX Bewegungsmelderaufsatz Standard für System 55 in Reinweiß glänzend. Er dient zur Bewegungserkennung und zur Raumüberwachung im Innenbereich und sendet die zugehörigen Schalt- und Steuerbefehle auf den KNX Bus. Die Ausführung aus thermoplastischem Kunststoff ist für eine Montagehöhe von 1,10m vorgesehen.

Bewegung und Helligkeit erfassen

Die Bewegungserfassung erfolgt digital über zwei PIR-Sektoren, also zwei Bereiche der passiven Infraroterfassung. Für jeden Sektor lässt sich die Empfindlichkeit getrennt in Stufen parametrieren. Zusätzlich können Sie die Empfindlichkeit über einen Einsteller am Gerät anpassen. Eine Gehtestfunktion unterstützt Sie bei der Projektierung und beim Einstellen des Erfassungsbereichs. Die Anzeige erkannter Bewegungen lässt sich dauerhaft oder nur während des Gehtests aktivieren.

Ein integrierter Helligkeitssensor ermittelt die Umgebungshelligkeit. Im Wächterbetrieb wird die Helligkeit bei aktiver Bewegungserfassung ausgewertet. Bei Überschreiten der eingestellten Helligkeitsschwelle kann die Beleuchtung ausgeschaltet werden. Die Ansprechhelligkeit ist einstellbar; eine Teach-Funktion zum Einlernen dieser Helligkeit ist nicht vorhanden.

Konfigurierbare KNX Funktionen

Der Aufsatz besitzt einen konfigurierbaren Funktionsblock. Sie können ihn für die Anwendung „Wächter“, „Wächter mit Abschalthelligkeit“ oder „Melder“ einrichten. Im Meldebetrieb ist die Anzahl der Bewegungsimpulse innerhalb einer Überwachungszeit projektierbar. In den beiden Wächteranwendungen lässt sich das Gerät als Einzelgerät sowie als Haupt- oder Nebenstelle einsetzen.

Zwei Ausgangskommunikationsobjekte stehen zur Verfügung, um Schalt- und Steuerbefehle auf den KNX Bus zu senden. Für den Funktionsblock sind folgende Funktionen konfigurierbar:

• Schalten und Treppenhausfunktion
• Dimmwertgeber und Szenennebenstelle
• Temperaturwertgeber und Helligkeitswertgeber
• Betriebsmodusumschaltung und Schalten mit Zwangsstellung

Die Betriebsarten OFF, AUTO und ON lassen sich im laufenden Betrieb umschalten. Dies erfolgt per Vor-Ort-Bedienung oder über ein Kommunikationsobjekt, beispielsweise über weitere KNX Bewegungsmelder, einen KNX Tastsensor oder eine Visualisierung.

Im helligkeitsunabhängigen Betrieb kann der Funktionsblock außerdem die Zeitspanne seit der letzten Bewegung ermitteln und über ein Kommunikationsobjekt auf den KNX Bus senden. Damit ist beispielsweise eine einfache Überwachung von Personenbewegungen im betreuten Wohnen oder in einer Seniorenresidenz möglich.

Montage und Einsatzgrenzen

Für die Montage ist zusätzlich ein Busankoppler 3 erforderlich. Eine Busankopplung ist im Aufsatz nicht enthalten. Das Gerät ist für die Unterputzmontage ausgeführt und verwendet das KNX Medium TP256. Beachten Sie bei Ihrer Planung, dass weder ein Unterkriechschutz noch ein Nebenstelleneingang vorhanden ist.

In System 55 hat der Bewegungsmelder die Schutzart IP20 und ist ausschließlich für den Innenbereich geeignet. Er ist nicht für Alarmmeldungen in VdS-konformen Alarmanlagen geeignet. Die Anwendung „Melder“ ersetzt somit keinen entsprechenden Alarmmelder.
