Gira KNX Bewegungsmelder-Aufsatz Standard 1,1 m System 55 aluminium matt (204026)

Gira 204026 Datenblatt

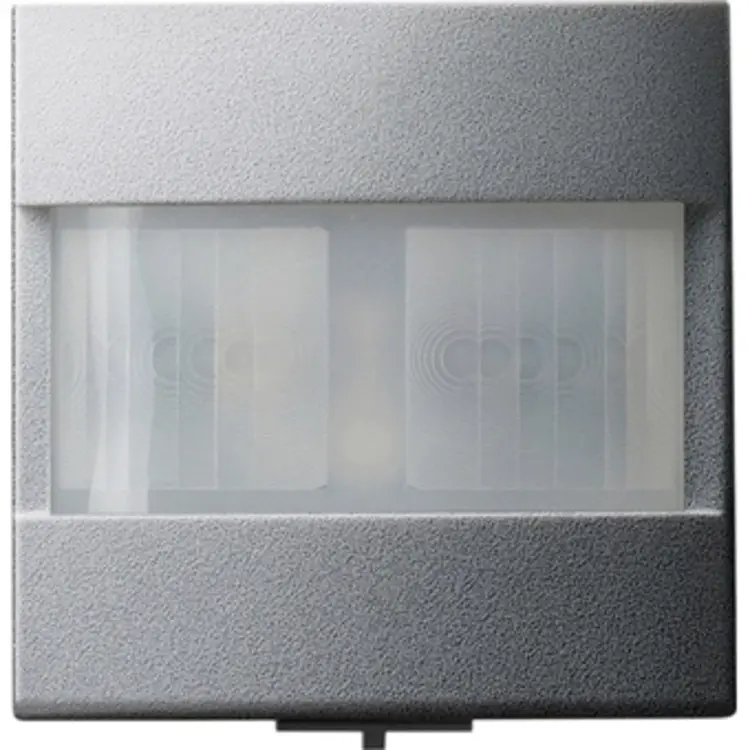

Der Gira 204026 ist ein Bewegungsmelderaufsatz Standard für KNX System 55 zur Bewegungserkennung und Raumüberwachung im Innenbereich. Er lässt sich für die bewegungsabhängige Lichtsteuerung oder als Melder konfigurieren und sendet Schalt- und Steuerbefehle auf den KNX Bus. Die Ausführung in Aluminiumfarbe besitzt eine lackierte Oberfläche und ein Gehäuse aus Thermoplast-Kunststoff.

Bewegungserfassung und Helligkeitsauswertung

Die digitale Bewegungserfassung arbeitet mit zwei PIR-Sektoren, also zwei Bereichen der passiven Infraroterfassung. Deren Empfindlichkeit lässt sich getrennt in Stufen parametrieren. Zusätzlich können Sie die Empfindlichkeit über einen Einsteller am Gerät anpassen. Eine Gehtestfunktion unterstützt Sie bei der Einstellung des Erfassungsbereichs. Die Anzeige erkannter Bewegungen kann dauerhaft oder nur während des Gehtests aktiviert werden.

Ein integrierter Helligkeitssensor ermittelt die Umgebungshelligkeit im Bereich von etwa 1 bis 1000lx. Die Ansprechhelligkeit ist einstellbar. Im Wächterbetrieb wird die Helligkeit auch bei aktiver Bewegungserfassung ausgewertet. Für die Anwendung „Wächter mit Abschalthelligkeit“ kann die Beleuchtung beim Überschreiten der Helligkeitsschwelle ausgeschaltet werden. Damit lässt sich die Lichtsteuerung nicht nur an Bewegungen, sondern auch an die vorhandene Helligkeit anpassen.

Konfigurierbare KNX-Funktionen

Ein Funktionsblock steht zur Verfügung, den Sie als „Wächter“, „Wächter mit Abschalthelligkeit“ oder „Melder“ konfigurieren können. Zwei Ausgangskommunikationsobjekte übertragen die zugehörigen Schalt- und Steuerbefehle auf den Bus. Je nach Projektierung sind folgende Funktionen möglich:

• Schalten, Treppenhausfunktion und Schalten mit Zwangsstellung.
• Dimmwertgeber und Szenennebenstelle.
• Temperaturwertgeber und Helligkeitswertgeber.
• Betriebsmodusumschaltung.

In den beiden Wächteranwendungen ist der Aufsatz als Einzelgerät, Hauptstelle oder Nebenstelle einsetzbar. Die Betriebsarten OFF, AUTO und ON können im laufenden Betrieb vor Ort oder über ein Kommunikationsobjekt umgeschaltet werden, beispielsweise über einen KNX-Tastsensor oder eine Visualisierung.

Raumüberwachung mit einstellbarer Auswertung

Im Meldebetrieb lässt sich festlegen, wie viele Bewegungsimpulse innerhalb einer Überwachungszeit ausgewertet werden. Im helligkeitsunabhängigen Betrieb kann der Funktionsblock außerdem die Zeitspanne seit der letzten Bewegung ermitteln und über ein Kommunikationsobjekt auf den KNX Bus senden. Diese Funktion ermöglicht beispielsweise eine einfache Überwachung von Personenbewegungen im betreuten Wohnen oder in einer Seniorenresidenz. Beachten Sie dabei: Der Bewegungsmelder ist nicht für Alarmmeldungen in VdS-konformen Alarmanlagen geeignet.

Montage und erforderliche Komponenten

Der Aufsatz ist für die Unterputzmontage mit einer Montagehöhe bis 1,10m vorgesehen. Die Montage erfolgt auf einem Busankoppler 3, der zusätzlich benötigt wird. Eine Busankopplung ist nicht enthalten. Für die KNX-Kommunikation wird das Medium TP256 verwendet.

Planen Sie den Einsatz ausschließlich im Innenbereich. In System 55 besitzt das Gerät die Schutzart IP20. Ein Unterkriechschutz ist nicht vorhanden. Wir empfehlen, bei der Einrichtung die Gehtestfunktion zu nutzen, um den PIR-Erfassungsbereich zu prüfen und die Empfindlichkeit auf Ihre Einbausituation abzustimmen.
