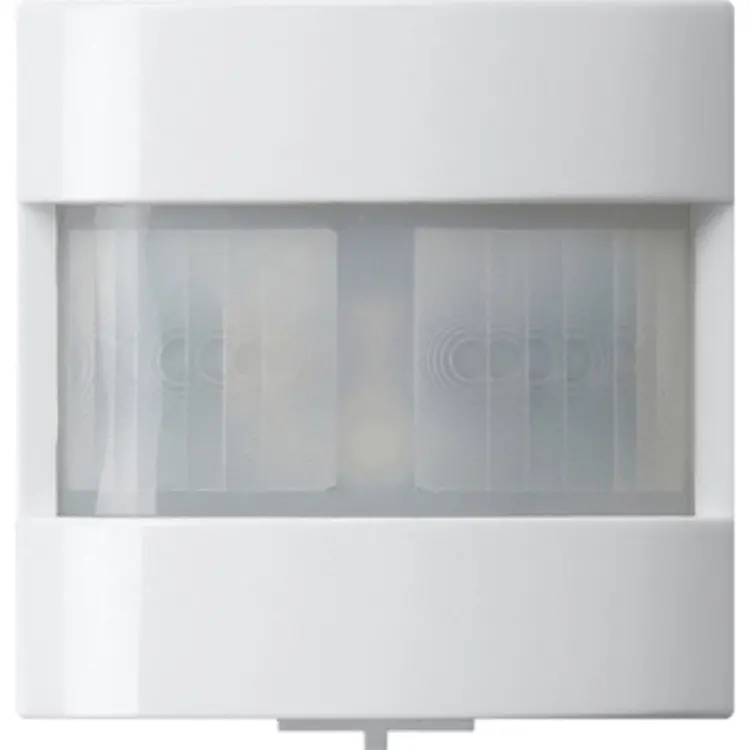

Gira KNX Bewegungsmelder-Aufsatz Standard 1,1 m System 55 weiß matt (204027)

Gira 204027 Datenblatt

Der Gira 204027 ist ein KNX Bewegungsmelderaufsatz Standard für System 55 zur Bewegungserkennung und Raumüberwachung im Innenbereich. Er sendet Schalt- und Steuerbefehle auf den KNX Bus und lässt sich für unterschiedliche Aufgaben konfigurieren, darunter die bewegungsabhängige Lichtsteuerung. Die Ausführung in Weiß matt besteht aus thermoplastischem Kunststoff.

Bewegung und Helligkeit erfassen

Die digitale Bewegungserfassung arbeitet mit zwei PIR-Sektoren. Deren Empfindlichkeit lässt sich jeweils getrennt in Stufen parametrieren. Zusätzlich können Sie die Empfindlichkeit über einen Einsteller am Gerät anpassen. Eine Anzeige macht die erfassten Bewegungen sichtbar - wahlweise dauerhaft oder nur während des Gehtests. Die Gehtestfunktion unterstützt Sie bei der Projektierung und Einstellung des Erfassungsbereichs.

Ein integrierter Helligkeitssensor ermittelt die Umgebungshelligkeit im Bereich von etwa 1 bis 1000lx. Im Wächterbetrieb wird die Helligkeit auch während der aktiven Bewegungserfassung ausgewertet. In der Anwendung „Wächter mit Abschalthelligkeit“ kann die Beleuchtung beim Überschreiten der Helligkeitsschwelle ausgeschaltet werden. Die Ansprechhelligkeit ist einstellbar.

Konfigurierbare Funktionen im KNX System

Der Aufsatz verfügt über einen konfigurierbaren Funktionsblock. Sie können ihn als „Wächter“, „Wächter mit Abschalthelligkeit“ oder „Melder“ einrichten. Zwei Ausgangskommunikationsobjekte stehen für die Übertragung von Schalt- und Steuerbefehlen auf den KNX Bus zur Verfügung. Damit legen Sie bei der Projektierung fest, welche Aufgabe die Bewegungserfassung übernimmt.

• Schalten und Schalten mit Zwangsstellung
• Treppenhausfunktion
• Dimmwertgeber und Szenennebenstelle
• Temperaturwertgeber und Helligkeitswertgeber
• Betriebsmodusumschaltung

In den Wächteranwendungen ist der Bewegungsmelder als Einzelgerät sowie als Haupt- oder Nebenstelle einsetzbar. Die Betriebsarten OFF, AUTO und ON lassen sich im laufenden Betrieb über ein Kommunikationsobjekt umschalten, beispielsweise über einen KNX Tastsensor oder eine Visualisierung.

Für die Raumüberwachung im Meldebetrieb ist die Anzahl der Bewegungsimpulse innerhalb einer Überwachungszeit projektierbar. Im helligkeitsunabhängigen Betrieb kann der Funktionsblock außerdem die Zeitspanne seit der letzten Bewegung ermitteln und auf den KNX Bus senden. Dies ermöglicht beispielsweise eine einfache Überwachung von Personenbewegungen im betreuten Wohnen oder in einer Seniorenresidenz.

Montage und Einsatzgrenzen

Der Aufsatz ist für die Unterputzmontage mit einer Montagehöhe bis 1,10 Meter vorgesehen und wird auf dem Busankoppler 3 montiert. Dieser Busankoppler ist zusätzlich erforderlich; eine Busankopplung ist nicht enthalten. Das verwendete KNX Medium ist TP256.

Beachten Sie bei der Planung, dass die System-55-Ausführung die Schutzart IP20 hat und ausschließlich für den Innenbereich geeignet ist. Ein Unterkriechschutz ist nicht vorhanden. Der Bewegungsmelder ist zudem nicht für Alarmmeldungen in VdS-konformen Alarmanlagen geeignet.
