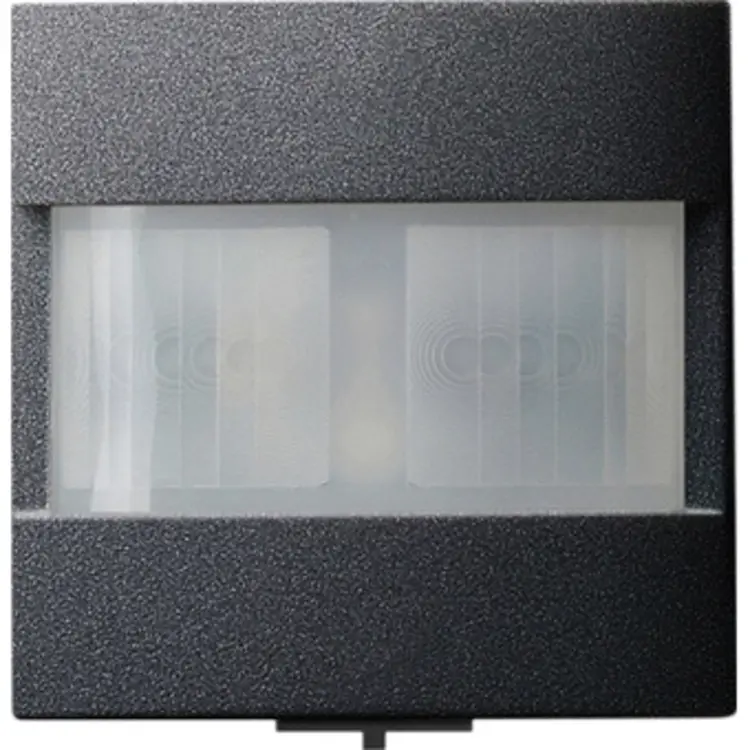

Gira KNX Bewegungsmelder-Aufsatz Standard 1,1 m System 55 anthrazit matt (204028)

Produktbeschreibung
Der Gira 204028 ist ein KNX Bewegungsmelderaufsatz Standard für System 55 in Anthrazit. Er dient zur Bewegungserkennung für die Lichtsteuerung oder zur Raumüberwachung und lässt sich entsprechend als „Wächter“ oder „Melder“ konfigurieren. Der Aufsatz besteht aus Thermoplast und ist für die Unterputzmontage im Innenbereich vorgesehen.
Bewegungserfassung und Helligkeitsauswertung
Die digitale Bewegungserfassung arbeitet mit zwei PIR-Sektoren, also zwei Erfassungsbereichen der passiven Infrarotsensorik. Ihre Empfindlichkeit lässt sich für jeden Sektor getrennt in Stufen parametrieren. Zusätzlich können Sie die Empfindlichkeit über einen Einsteller am Gerät anpassen. Eine Gehtestfunktion unterstützt Sie dabei, den Erfassungsbereich bei der Einrichtung zu prüfen. Die Bewegungserfassung kann dauerhaft oder nur während des Gehtests angezeigt werden.
Ein integrierter Helligkeitssensor ermittelt die Umgebungshelligkeit im Bereich von etwa 1 bis 1000lx. Im Wächterbetrieb wird die Helligkeit auch bei aktiver Bewegungserfassung ausgewertet. In der Anwendung „Wächter mit Abschalthelligkeit“ wird die Beleuchtung beim Überschreiten der Helligkeitsschwelle ausgeschaltet. Die Ansprechhelligkeit ist einstellbar, sodass Sie diese an Ihre Lichtsteuerung anpassen können.
Konfigurierbare Funktionen für KNX
Für die Steuerung steht ein konfigurierbarer Funktionsblock zur Verfügung. Dieser kann als „Wächter“, „Wächter mit Abschalthelligkeit“ oder „Melder“ eingerichtet werden. Zwei Ausgangskommunikationsobjekte übertragen die Schalt- und Steuerbefehle auf den KNX Bus. Je nach Projektierung sind folgende Funktionen möglich:
- Schalten und Schalten mit Zwangsstellung
- Treppenhausfunktion
- Dimmwertgeber und Szenennebenstelle
- Temperaturwertgeber und Helligkeitswertgeber
- Betriebsmodusumschaltung
In den beiden Wächteranwendungen lässt sich der Bewegungsmelder als Einzelgerät, Hauptstelle oder Nebenstelle einsetzen. Die Betriebsarten OFF, AUTO und ON können auch im laufenden Betrieb umgeschaltet werden, unter anderem über KNX Tastsensoren oder eine Visualisierung.
Raumüberwachung mit einstellbarer Auswertung
Im Meldebetrieb lässt sich festlegen, wie viele Bewegungsimpulse innerhalb einer Überwachungszeit ausgewertet werden. Im helligkeitsunabhängigen Betrieb kann der Funktionsblock außerdem die Zeit seit der letzten Bewegung ermitteln und über ein Kommunikationsobjekt auf den KNX Bus senden. Damit ist beispielsweise eine einfache Überwachung von Personenbewegungen im betreuten Wohnen oder in einer Seniorenresidenz möglich. Beachten Sie jedoch: Der Bewegungsmelder ist nicht für Alarmmeldungen in VdS-konformen Alarmanlagen geeignet.
Montage und erforderliches Zubehör
Die Montage erfolgt auf einem Busankoppler 3, der zusätzlich erforderlich und nicht enthalten ist. Planen Sie eine Montagehöhe von 1,10m ein; der Aufsatz ist für Montagehöhen bis zu diesem Wert vorgesehen. Als KNX Medium wird TP256 verwendet.
In System 55 hat der Aufsatz die Schutzart IP20. Er ist ausschließlich für den Innenbereich geeignet und für Umgebungstemperaturen von -5°C bis +45°C ausgelegt. Berücksichtigen Sie diese Einsatzgrenzen bei der Wahl des Montageorts.
Technische Spezifikationen
| Spezifikation | Wert |
|---|---|
| Montageart | Unterputz |
| Farbe | anthrazit |
| Ausführung | Bewegungsmelder |
| Oberflächenschutz | sonstige |
| Unterkriechschutz | Nein |
| Treppenlichtautomatik | Ja |
| Werkstoffgüte | Thermoplast |
| Max. Reichweite frontal | 10 Meter (m) |
| Max. Reichweite zu einer Seite | 6 Meter (m) |
| Bussystem KNX | Ja |
| Bussystem Funkbus | Nein |
| Bussystem Powernet | Nein |
| Mit Busankopplung | Nein |
| Werkstoff | Kunststoff |
| Andere Bussysteme | ohne |
| Bussystem LON | Nein |
| Nebenstelleneingang | Nein |
| Teach-Funktion für Ansprechhelligkeit | Nein |
| Betriebsartenschalter | Nein |
| Transparent | Nein |
| Tierschneise | Nein |
| Erfassungswinkel vertikal | 0 - 180 Grad |
| Schiebeschalter | Nein |
| Ansprechhelligkeit einstellbar | Ja |
| Ausschaltverzögerung selbstlernend | Nein |
| Optimale Montagehöhe | 1,1 Meter (m) |
| Bussystem KNX-RF (Funk) | Nein |
| Funk bidirektional | Nein |
| DALI-2 zertifiziert | Nein |
