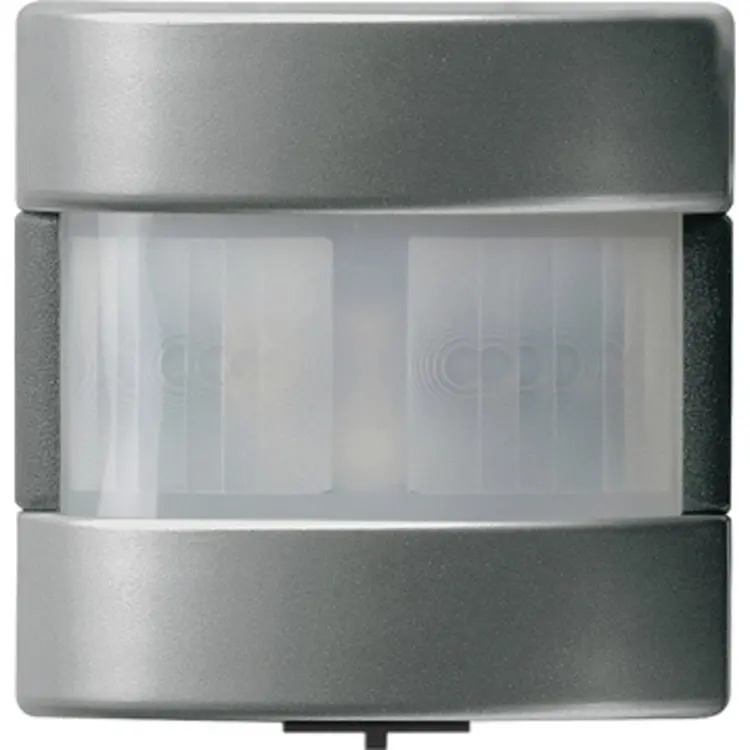

Gira KNX Bewegungsmelder-Aufsatz Standard 1,1 m System 55 Edelstahl (2040600)

Gira 2040600 Datenblatt

Der Gira 2040600 ist ein KNX Bewegungsmelderaufsatz Standard für System 55 zur Bewegungserkennung und Raumüberwachung im Innenbereich. Er lässt sich für die Lichtsteuerung als „Wächter“ oder zur Raumüberwachung als „Melder“ konfigurieren. Die Ausführung Edelstahl (lackiert) besteht aus thermoplastischem Kunststoff und hat eine lackierte Oberfläche.

Bewegungserfassung und Helligkeitsauswertung

Die Bewegungserfassung erfolgt digital über zwei PIR-Sektoren, also zwei getrennte Erfassungsbereiche. Deren Empfindlichkeit lässt sich jeweils in Stufen parametrieren. Zusätzlich können Sie die Empfindlichkeit über einen Einsteller am Gerät anpassen. Eine Anzeige der Bewegungserfassung kann dauerhaft oder nur während des Gehtests aktiviert werden. Die Gehtestfunktion unterstützt Sie bei der Projektierung und Einstellung des Erfassungsbereichs.

Ein integrierter Helligkeitssensor ermittelt die Umgebungshelligkeit im Bereich von etwa 1 bis 1000lx. Die Ansprechhelligkeit ist einstellbar. Im Wächterbetrieb wird die Helligkeit bei aktiver Bewegungserfassung ausgewertet. Mit der Anwendung „Wächter mit Abschalthelligkeit“ kann die Beleuchtung beim Überschreiten der Helligkeitsschwelle ausgeschaltet werden. Im Meldebetrieb lässt sich dagegen die Anzahl der Bewegungsimpulse innerhalb einer Überwachungszeit projektieren.

Konfigurierbare Funktionen für KNX

Der Aufsatz verfügt über einen konfigurierbaren Funktionsblock. Diesem stehen zwei Ausgangskommunikationsobjekte zur Verfügung, über die Schalt- und Steuerbefehle auf den KNX Bus gesendet werden. Je nach gewünschter Aufgabe können Sie folgende Funktionen konfigurieren:

• Schalten und Schalten mit Zwangsstellung.
• Eine Treppenhausfunktion.
• Dimmwertgeber und Szenennebenstelle.
• Temperaturwertgeber und Helligkeitswertgeber.
• Eine Betriebsmodusumschaltung.

Die Betriebsarten OFF, AUTO und ON lassen sich im laufenden Betrieb über ein Kommunikationsobjekt umschalten, beispielsweise über einen KNX Tastsensor oder eine Visualisierung. In den Anwendungen „Wächter“ und „Wächter mit Abschalthelligkeit“ ist das Gerät als Einzelgerät sowie als Haupt- oder Nebenstelle einsetzbar. Auch die Funktionsweise der Bewegungserkennung lässt sich für diese beiden Anwendungen einstellen.

Im helligkeitsunabhängigen Betrieb kann der Funktionsblock die Zeitspanne seit der letzten Bewegung ermitteln und über ein Kommunikationsobjekt auf den KNX Bus senden. Damit ist beispielsweise eine einfache Überwachung von Personenbewegungen im betreuten Wohnen oder in einer Seniorenresidenz möglich.

Montage und Einsatzgrenzen

Für die Unterputzmontage ist eine Montagehöhe von 1,10m vorgesehen. Zusätzlich ist ein Busankoppler 3 erforderlich, auf dem der Aufsatz montiert wird. Eine Busankopplung ist nicht enthalten. Das Gerät nutzt das KNX Medium TP256.

Beachten Sie bei Ihrer Planung die Einsatzgrenzen: Der Bewegungsmelder ist ausschließlich für Innenräume geeignet und hat in System 55 die Schutzart IP20. Ein Unterkriechschutz ist nicht vorhanden. Für Alarmmeldungen in VdS-konformen Alarmanlagen ist das Gerät nicht geeignet.
