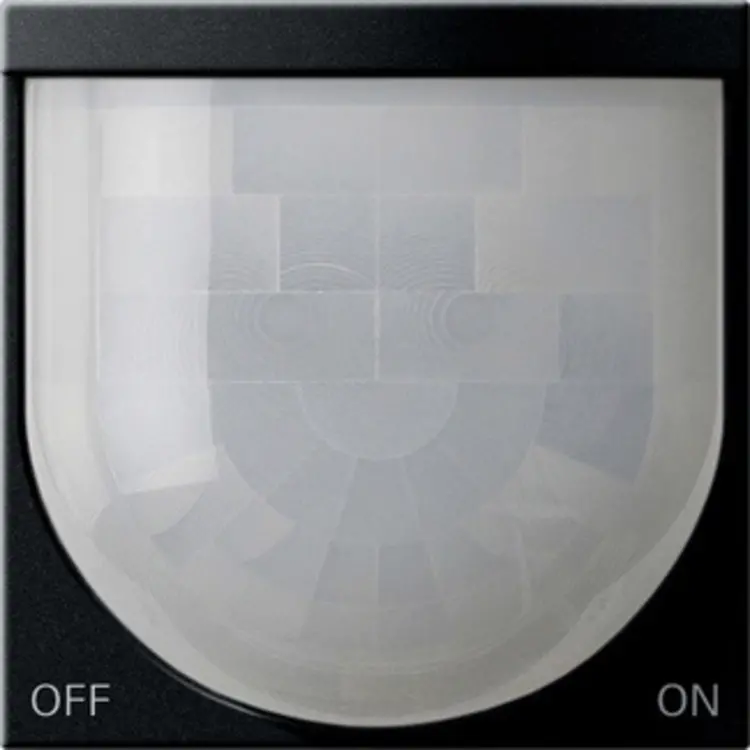

Gira KNX Bewegungsmelder-Aufsatz Standard 2,2 m System 55 schwarz matt (2041005)

Gira 2041005 Datenblatt

Der Gira 2041005 ist ein KNX Bewegungsmelder-Aufsatz Standard für System 55 zur Bewegungserkennung und Raumüberwachung. Er lässt sich für die bewegungsabhängige Lichtsteuerung als „Wächter“ oder für die Raumüberwachung als „Melder“ konfigurieren. Die Ausführung in Schwarz matt besitzt eine lackierte Oberfläche aus Thermoplast.

Bewegung und Helligkeit gezielt auswerten

Die digitale Bewegungserfassung arbeitet mit zwei PIR-Sektoren, also zwei Erfassungsbereichen der Passiv-Infrarot-Sensorik. Deren Empfindlichkeit lässt sich getrennt in Stufen parametrieren. Zusätzlich können Sie die Empfindlichkeit über einen Einsteller am Gerät anpassen. Eine Anzeige macht die Bewegungserfassung sichtbar, wahlweise dauerhaft oder nur während des Gehtests.

Der integrierte Helligkeitssensor ermittelt die Umgebungshelligkeit im Bereich von etwa 1 bis 1000lx. Im Wächterbetrieb wird die Helligkeit bei aktiver Bewegungserfassung ausgewertet. Für die Anwendung „Wächter mit Abschalthelligkeit“ kann die Beleuchtung bei Überschreiten der Helligkeitsschwelle ausgeschaltet werden. Die Ansprechhelligkeit ist einstellbar. Im Meldebetrieb lässt sich dagegen die Anzahl der Bewegungsimpulse innerhalb einer Überwachungszeit projektieren.

Konfigurierbare Funktionen für KNX

Ein Funktionsblock ist für „Wächter“, „Wächter mit Abschalthelligkeit“ oder „Melder“ konfigurierbar. Zwei Ausgangskommunikationsobjekte übertragen die Schalt- und Steuerbefehle auf den KNX Bus. Damit können Sie die Bewegungserfassung je nach Projektierung mit unterschiedlichen Funktionen verknüpfen:

• Schalten und Treppenhausfunktion
• Dimmwertgeber und Szenennebenstelle
• Temperaturwertgeber und Helligkeitswertgeber
• Betriebsmodusumschaltung und Schalten mit Zwangsstellung

Die Betriebsarten OFF, AUTO und ON lassen sich im laufenden Betrieb vor Ort oder über ein Kommunikationsobjekt umschalten. Eine Bedienung ist auch über weitere KNX Bewegungsmelder, einen KNX Tastsensor oder eine Visualisierung möglich. In den beiden Wächter-Anwendungen kann das Gerät als Einzelgerät, Hauptstelle oder Nebenstelle eingesetzt werden.

Im helligkeitsunabhängigen Betrieb kann der Funktionsblock außerdem die Zeitspanne seit der letzten Bewegung ermitteln und über den KNX Bus senden. Diese Funktion ermöglicht beispielsweise eine einfache Überwachung von Personenbewegungen im Betreuten Wohnen oder in einer Seniorenresidenz. Beachten Sie dabei: Der Bewegungsmelder ist nicht für Alarmmeldungen in VdS-konformen Alarmanlagen geeignet.

Montage und Einstellung

Der Aufsatz ist für die Unterputzmontage mit einer optimalen Montagehöhe von 2,20m vorgesehen. Auch eine Montage auf 1,10m ist möglich, allerdings mit reduziertem Erfassungsbereich. Für die Montage ist zusätzlich ein Busankoppler 3 erforderlich; eine Busankopplung ist nicht enthalten.

Die Gehtestfunktion unterstützt Sie bei der Projektierung und Einstellung des PIR-Erfassungsbereichs. Ein Unterkriechschutz ist nicht vorhanden. In System 55 hat das Gerät die Schutzart IP20. Der zulässige Umgebungstemperaturbereich beträgt -25°C bis +55°C.
