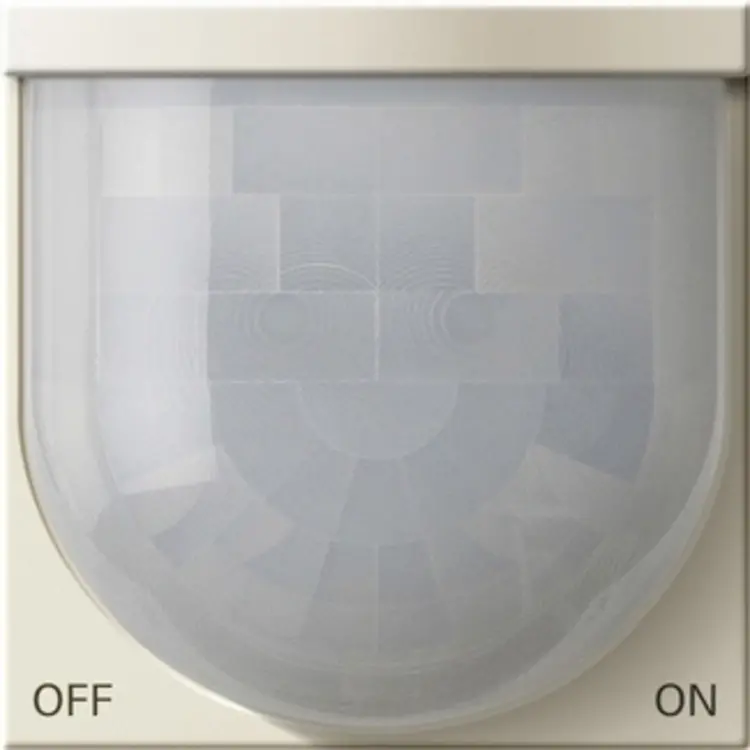

Gira KNX Bewegungsmelder-Aufsatz Standard 2,2 m System 55 creme glänzend (204101)

Gira 204101 Datenblatt

Der Gira 204101 ist ein KNX Bewegungsmelderaufsatz Standard für System 55 zur Bewegungserkennung und Raumüberwachung. Je nach Konfiguration steuert er die Beleuchtung oder sendet Schalt- und Steuerbefehle an den KNX Bus. Die Ausführung in Cremeweiß glänzend besteht aus thermoplastischem Kunststoff und ist für eine Montagehöhe von 2,20m vorgesehen.

Bewegung und Helligkeit erfassen

Die digitale Bewegungserfassung arbeitet mit zwei PIR-Sektoren, also zwei Bereichen der passiven Infraroterfassung. Deren Empfindlichkeit lässt sich getrennt in Stufen parametrieren. Zusätzlich können Sie die Empfindlichkeit über einen Einsteller am Gerät anpassen. Eine Anzeige macht erkannte Bewegungen sichtbar, wahlweise dauerhaft oder nur während des Gehtests. Die Gehtestfunktion unterstützt Sie bei der Projektierung und Einstellung des Erfassungsbereichs.

Ein integrierter Helligkeitssensor ermittelt die Umgebungshelligkeit. Im Wächterbetrieb kann diese auch während der aktiven Bewegungserfassung ausgewertet werden. Bei der Anwendung „Wächter mit Abschalthelligkeit“ wird die Beleuchtung ausgeschaltet, wenn die festgelegte Helligkeitsschwelle überschritten wird. Die Ansprechhelligkeit ist einstellbar; eine Teach-Funktion zum Einlernen der Ansprechhelligkeit ist nicht vorhanden.

Konfigurierbare KNX Funktionen

Der Aufsatz verfügt über einen konfigurierbaren Funktionsblock für die Anwendungen „Wächter“, „Wächter mit Abschalthelligkeit“ oder „Melder“. Zwei Ausgangskommunikationsobjekte stehen zur Verfügung, um Schalt- und Steuerbefehle auf den KNX Bus zu senden. Sie können folgende Funktionen konfigurieren:

• Schalten und Schalten mit Zwangsstellung
• Treppenhausfunktion
• Dimmwertgeber und Szenennebenstelle
• Temperaturwertgeber und Helligkeitswertgeber
• Betriebsmodusumschaltung

In den beiden Wächteranwendungen lässt sich das Gerät als Einzelgerät, Hauptstelle oder Nebenstelle einsetzen. Die Funktionsweise der Bewegungserkennung ist dabei einstellbar. Im Meldebetrieb können Sie die Anzahl der Bewegungsimpulse innerhalb einer Überwachungszeit projektieren. Die Betriebsarten OFF, AUTO und ON lassen sich im laufenden Betrieb über ein Kommunikationsobjekt umschalten, beispielsweise über einen KNX Tastsensor oder eine Visualisierung.

Im helligkeitsunabhängigen Betrieb kann der Funktionsblock außerdem die Zeit seit der letzten erkannten Bewegung ermitteln und über ein Kommunikationsobjekt auf den KNX Bus senden. Damit ist beispielsweise eine einfache Überwachung von Personenbewegungen im betreuten Wohnen oder in einer Seniorenresidenz möglich.

Montage und wichtige Hinweise

Für die Montage ist zusätzlich ein Busankoppler 3 erforderlich; eine Busankopplung ist nicht enthalten. Die Montageart ist Unterputz. Neben der vorgesehenen Montagehöhe von 2,20m ist auch eine Montage auf 1,10m möglich, dann mit reduziertem Erfassungsbereich. In System 55 hat der Aufsatz die Schutzart IP20.

Beachten Sie bei Ihrer Planung die Grenzen der Überwachungsfunktion: Der Bewegungsmelder besitzt keinen Unterkriechschutz und ist nicht für Alarmmeldungen in VdS-konformen Alarmanlagen geeignet. Die konfigurierbare Raumüberwachung ersetzt somit keinen dafür geeigneten Alarmmelder.
