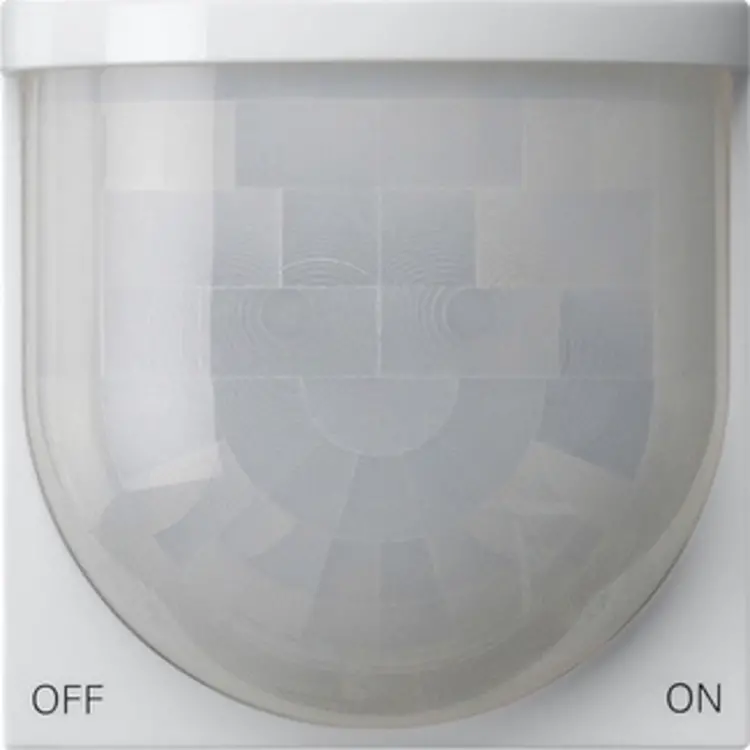

Gira KNX Bewegungsmelder-Aufsatz Standard 2,2 m System 55 weiß glänzend (204103)

Gira 204103 Datenblatt

Der Gira 204103 ist ein KNX Bewegungsmelderaufsatz Standard für System 55 zur Bewegungserkennung und Raumüberwachung. Die Ausführung in Reinweiß glänzend besitzt ein Gehäuse aus Thermoplast. Je nach Konfiguration sendet der Aufsatz Schalt- und Steuerbefehle auf den KNX Bus und ermöglicht beispielsweise eine bewegungsabhängige Lichtsteuerung.

Bewegung und Helligkeit erfassen

Die digitale Bewegungserfassung arbeitet mit zwei PIR-Sektoren, also zwei Erfassungsbereichen der passiven Infrarotsensorik. Deren Empfindlichkeit lässt sich getrennt in Stufen parametrieren. Zusätzlich können Sie die Empfindlichkeit über einen Einsteller am Gerät anpassen. Eine Anzeige macht erkannte Bewegungen sichtbar, wahlweise dauerhaft oder nur während des Gehtests. Die Gehtestfunktion unterstützt Sie bei der Projektierung und Einstellung des Erfassungsbereichs.

Ein integrierter Helligkeitssensor ermittelt die Umgebungshelligkeit. Im Wächterbetrieb wird die Helligkeit bei aktiver Bewegungserfassung ausgewertet. Mit der Anwendung „Wächter mit Abschalthelligkeit“ kann die Beleuchtung beim Überschreiten der Helligkeitsschwelle ausgeschaltet werden. Die Ansprechhelligkeit ist einstellbar; eine Teach-Funktion zum Einlernen der Ansprechhelligkeit ist nicht vorhanden.

Konfigurierbare KNX Funktionen

Der Aufsatz verfügt über einen konfigurierbaren Funktionsblock. Für diesen wählen Sie die Anwendung „Wächter“, „Wächter mit Abschalthelligkeit“ oder „Melder“. Zwei Ausgangskommunikationsobjekte übertragen die zugehörigen Schalt- und Steuerbefehle auf den KNX Bus. Folgende Funktionen sind konfigurierbar:

• Schalten und Treppenhausfunktion
• Dimmwertgeber und Szenennebenstelle
• Temperaturwertgeber und Helligkeitswertgeber
• Betriebsmodusumschaltung und Schalten mit Zwangsstellung

Die Betriebsarten OFF, AUTO und ON lassen sich während des laufenden Betriebs durch Vor-Ort-Bedienung oder über ein Kommunikationsobjekt umschalten. Die Bedienung ist dabei auch über weitere KNX Bewegungsmelder, einen KNX Tastsensor oder eine Visualisierung möglich. In den Wächteranwendungen kann das Gerät als Einzelgerät sowie als Haupt- oder Nebenstelle eingesetzt werden.

Raumüberwachung nach Ihrer Konfiguration

Im Meldebetrieb lässt sich festlegen, wie viele Bewegungsimpulse innerhalb einer Überwachungszeit erfasst werden sollen. Im helligkeitsunabhängigen Betrieb kann der Funktionsblock außerdem die Zeitspanne seit der letzten Bewegung ermitteln und über ein Kommunikationsobjekt auf den KNX Bus senden. Damit ist beispielsweise eine einfache Überwachung von Personenbewegungen im betreuten Wohnen oder in einer Seniorenresidenz möglich.

Beachten Sie die Einsatzgrenze: Der Bewegungsmelder ist nicht für Alarmmeldungen in VdS-konformen Alarmanlagen geeignet. Außerdem besitzt er keinen Unterkriechschutz.

Montage und benötigte Busankopplung

Für die Unterputzmontage ist eine Montagehöhe von 2,2 Meter vorgesehen. Auch eine Montage in 1,1 Meter Höhe ist möglich, allerdings mit reduziertem Erfassungsbereich. In System 55 hat der Aufsatz die Schutzart IP20.

Für die Montage ist zusätzlich ein Busankoppler 3 erforderlich. Eine Busankopplung ist nicht enthalten. Berücksichtigen Sie dieses notwendige Bauteil bei der Planung Ihrer KNX Installation.
