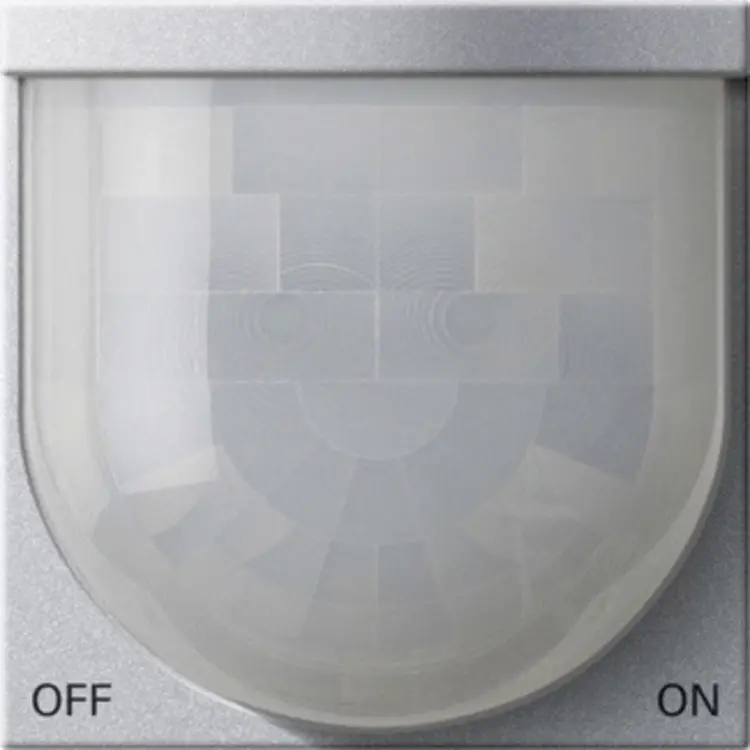

Gira KNX Bewegungsmelder-Aufsatz Standard 2,2 m System 55 aluminium matt (204126)

Gira 204126 Datenblatt

Der Gira 204126 ist ein KNX Bewegungsmelderaufsatz Standard für System 55 zur Bewegungserkennung und Raumüberwachung. Er sendet Schalt- und Steuerbefehle auf den KNX Bus und lässt sich unter anderem für die Lichtsteuerung konfigurieren. Die Ausführung in Farbe Alu (lackiert) besteht aus thermoplastischem Kunststoff und ist für die Unterputzmontage vorgesehen.

Bewegung und Helligkeit erfassen

Die digitale Bewegungserfassung arbeitet mit zwei PIR-Sektoren, also zwei Bereichen der passiven Infraroterfassung. Deren Empfindlichkeit können Sie getrennt in Stufen parametrieren. Zusätzlich lässt sich die Empfindlichkeit über einen Einsteller am Gerät anpassen. Die Bewegungserfassung kann dauerhaft oder nur während des Gehtests angezeigt werden.

Ein integrierter Helligkeitssensor ermittelt die Umgebungshelligkeit im Bereich von etwa 1 bis 1000lx. Im Wächterbetrieb wird die Helligkeit bei aktiver Bewegungserfassung ausgewertet. Mit der Anwendung „Wächter mit Abschalthelligkeit“ schaltet die Beleuchtung aus, wenn die Helligkeitsschwelle überschritten wird. Die Ansprechhelligkeit ist einstellbar.

Funktionen für Ihre KNX Steuerung

Ein Funktionsblock lässt sich als „Wächter“, „Wächter mit Abschalthelligkeit“ oder „Melder“ konfigurieren. Zwei Ausgangskommunikationsobjekte übertragen dabei die Schalt- und Steuerbefehle an den KNX Bus. Je nach Projektierung stehen Ihnen folgende Funktionen zur Verfügung:

• Schalten und Treppenhausfunktion.
• Dimmwertgeber und Szenennebenstelle.
• Temperaturwertgeber und Helligkeitswertgeber.
• Betriebsmodusumschaltung und Schalten mit Zwangsstellung.

In den beiden Wächteranwendungen ist der Aufsatz als Einzelgerät sowie als Haupt- oder Nebenstelle einsetzbar. Für den Meldebetrieb können Sie die Anzahl der Bewegungsimpulse innerhalb einer Überwachungszeit projektieren. Damit lässt sich festlegen, wie viele erfasste Bewegungsimpulse innerhalb dieses Zeitraums berücksichtigt werden.

Im helligkeitsunabhängigen Betrieb kann der Funktionsblock außerdem die Zeitspanne seit der letzten Bewegung ermitteln und über ein Kommunikationsobjekt auf den KNX Bus senden. Diese Funktion ermöglicht beispielsweise eine einfache Überwachung von Personenbewegungen im Betreuten Wohnen oder in einer Seniorenresidenz.

Montage und Einstellung

Für die Montage ist zusätzlich ein Busankoppler 3 erforderlich. Eine Busankopplung ist im Aufsatz nicht enthalten. Das Gerät nutzt das KNX Medium TP256. Die optimale Montagehöhe beträgt 2,20m; eine Montage auf 1,10m ist ebenfalls möglich, allerdings mit reduziertem Erfassungsbereich.

Nutzen Sie die Gehtestfunktion zur Projektierung und Einstellung des PIR-Erfassungsbereichs. Ein Unterkriechschutz ist nicht vorhanden. In System 55 hat der Aufsatz die Schutzart IP20, der zulässige Umgebungstemperaturbereich liegt zwischen -25°C und +55°C.

Hinweis zur Raumüberwachung

Beachten Sie bei der Planung: Der Bewegungsmelder ist nicht für Alarmmeldungen in VdS-konformen Alarmanlagen geeignet. Die konfigurierbare Raumüberwachung ersetzt daher keinen dafür geeigneten Alarmmelder.
