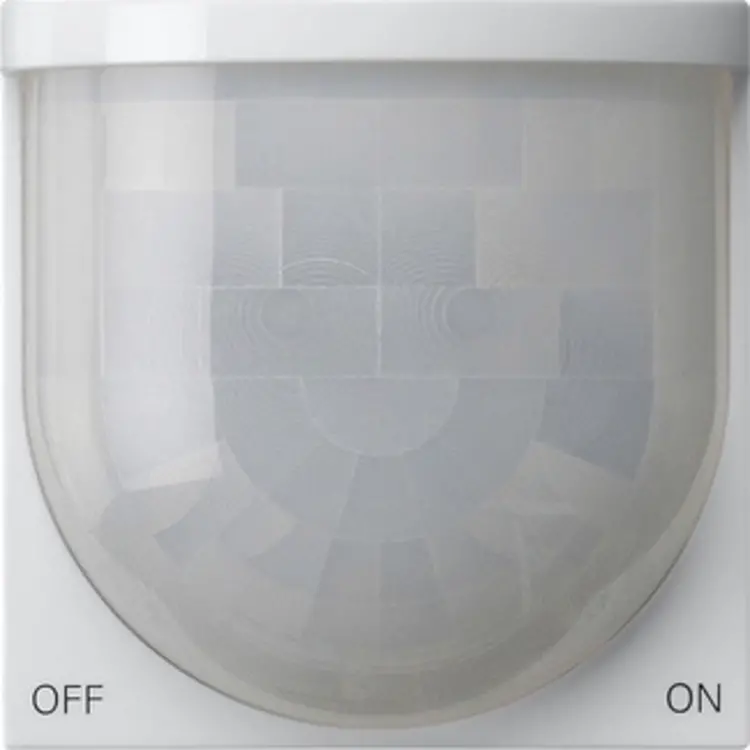

Gira KNX Bewegungsmelder-Aufsatz Standard 2,2 m System 55 weiß matt (204127)

Gira 204127 Datenblatt

Der Gira 204127 ist ein KNX Bewegungsmelderaufsatz Standard für System 55 zur Bewegungserkennung und Raumüberwachung. Er sendet je nach Konfiguration Schalt- und Steuerbefehle auf den KNX Bus und lässt sich unter anderem für die Lichtsteuerung einsetzen. Die Ausführung in Reinweiß seidenmatt besitzt ein Gehäuse aus Thermoplast.

Bewegung und Helligkeit erfassen

Die digitale Bewegungserfassung arbeitet mit zwei PIR-Sektoren. Deren Empfindlichkeit lässt sich getrennt in Stufen parametrieren. Zusätzlich können Sie die Empfindlichkeit über einen Einsteller am Gerät anpassen. Eine Anzeige signalisiert erkannte Bewegungen wahlweise dauerhaft oder nur während des Gehtests. Die Gehtestfunktion unterstützt Sie bei der Projektierung und Einstellung des Erfassungsbereichs.

Ein integrierter Helligkeitssensor ermittelt die Umgebungshelligkeit im Bereich von etwa 1 bis 1000lx. Im Wächterbetrieb wird die Helligkeit auch während der aktiven Bewegungserfassung ausgewertet. In der Anwendung „Wächter mit Abschalthelligkeit“ kann die Beleuchtung bei Überschreiten der Helligkeitsschwelle ausgeschaltet werden. Die Ansprechhelligkeit ist einstellbar.

Funktionen für Ihre KNX Steuerung

Der Aufsatz verfügt über einen konfigurierbaren Funktionsblock. Sie können ihn als „Wächter“, „Wächter mit Abschalthelligkeit“ oder „Melder“ projektieren. Zwei Ausgangskommunikationsobjekte übertragen die zugehörigen Schalt- und Steuerbefehle auf den KNX Bus. Für den Funktionsblock stehen folgende Funktionen zur Auswahl:

• Schalten und Schalten mit Zwangsstellung
• Treppenhausfunktion
• Dimmwertgeber und Szenennebenstelle
• Temperaturwertgeber und Helligkeitswertgeber
• Betriebsmodusumschaltung

Die Betriebsarten OFF, AUTO und ON lassen sich im laufenden Betrieb umschalten, auch über ein Kommunikationsobjekt. Dafür sind beispielsweise weitere KNX Bewegungsmelder, KNX Tastsensoren oder eine Visualisierung nutzbar. In den Wächter-Anwendungen ist der Aufsatz als Einzelgerät sowie als Haupt- oder Nebenstelle einsetzbar.

Raumüberwachung mit einstellbaren Kriterien

Im Meldebetrieb lässt sich festlegen, wie viele Bewegungsimpulse innerhalb einer Überwachungszeit erfasst werden sollen. Im helligkeitsunabhängigen Betrieb kann der Funktionsblock außerdem die Zeit seit der letzten Bewegung ermitteln und über ein Kommunikationsobjekt auf den KNX Bus senden. Das ermöglicht beispielsweise eine einfache Überwachung von Personenbewegungen im betreuten Wohnen oder in einer Seniorenresidenz.

Beachten Sie die Einsatzgrenze: Der Bewegungsmelder ist nicht für Alarmmeldungen in VdS-konformen Alarmanlagen geeignet.

Montage und benötigtes Zubehör

Der Aufsatz ist für die Unterputzmontage vorgesehen und wird auf einem Busankoppler 3 montiert. Dieser ist zusätzlich nötig; eine Busankopplung ist nicht enthalten. Das verwendete KNX Medium ist TP256.

Die optimale Montagehöhe beträgt 2,20m. Auch eine Montage auf 1,10m ist möglich, allerdings mit reduziertem Erfassungsbereich. Berücksichtigen Sie diesen Unterschied bei Ihrer Planung. In System 55 besitzt das Gerät die Schutzart IP20. Der zulässige Umgebungstemperaturbereich liegt zwischen -25°C und +55°C.
