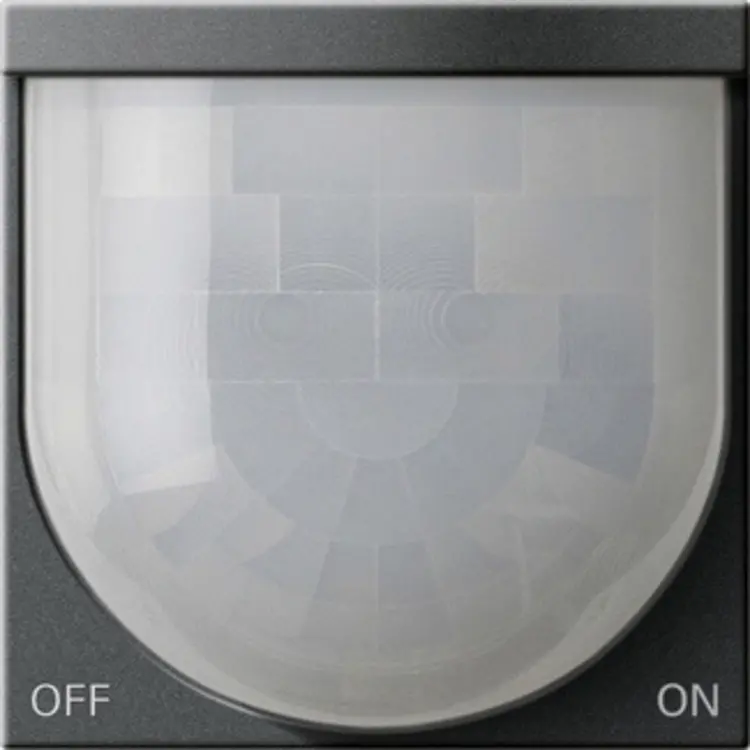

Gira KNX Bewegungsmelder-Aufsatz Standard 2,2 m System 55 anthrazit matt (204128)

Gira 204128 Datenblatt

Der Gira 204128 ist ein KNX Bewegungsmelderaufsatz Standard für System 55 in Anthrazit. Er dient zur Bewegungserkennung und lässt sich für die Lichtsteuerung oder zur Raumüberwachung konfigurieren. Der Aufsatz ist für eine Montagehöhe von 220cm vorgesehen und wird auf einem Busankoppler 3 montiert. Dieser ist zusätzlich erforderlich und nicht enthalten.

Bewegung und Helligkeit erfassen

Die digitale Bewegungserfassung erfolgt über zwei PIR-Sektoren, also zwei Erfassungsbereiche der Bewegungssensorik. Deren Empfindlichkeit lässt sich getrennt in Stufen parametrieren. Zusätzlich können Sie die Empfindlichkeit über einen Einsteller am Gerät anpassen. Eine Anzeige macht erkannte Bewegungen sichtbar - wahlweise dauerhaft oder nur während des Gehtests. Die Gehtestfunktion unterstützt Sie bei der Projektierung und Einstellung des Erfassungsbereichs.

Ein integrierter Helligkeitssensor ermittelt die Umgebungshelligkeit im Bereich von etwa 1 bis 1000lx. Die Ansprechhelligkeit ist einstellbar. Im Wächterbetrieb wird die Helligkeit bei aktiver Bewegungserfassung ausgewertet. Mit der Anwendung „Wächter mit Abschalthelligkeit“ lässt sich die Beleuchtung beim Überschreiten der Helligkeitsschwelle ausschalten.

Konfigurierbare Funktionen für KNX

Ein Funktionsblock lässt sich als „Wächter“, „Wächter mit Abschalthelligkeit“ oder „Melder“ konfigurieren. Im Meldebetrieb können Sie die Anzahl der Bewegungsimpulse innerhalb einer Überwachungszeit projektieren. Für die Übertragung von Schalt- und Steuerbefehlen auf den KNX Bus stehen dem Funktionsblock zwei Ausgangskommunikationsobjekte zur Verfügung.

Je nach Projektierung unterstützt der Aufsatz folgende Funktionen:

• Schalten und Schalten mit Zwangsstellung
• Treppenhausfunktion
• Dimmwertgeber und Szenennebenstelle
• Temperaturwertgeber und Helligkeitswertgeber
• Betriebsmodusumschaltung

Die Betriebsarten OFF, AUTO und ON können Sie auch im laufenden Betrieb umschalten. Das ist über die Vor-Ort-Bedienung oder ein Kommunikationsobjekt möglich, etwa über weitere KNX Bewegungsmelder, einen KNX Tastsensor oder eine Visualisierung. In den beiden Wächter-Anwendungen ist der Einsatz als Einzelgerät, Hauptstelle oder Nebenstelle möglich.

Raumüberwachung mit klaren Grenzen

Im helligkeitsunabhängigen Betrieb kann der Funktionsblock die Zeitspanne seit der letzten Bewegung ermitteln und über ein Kommunikationsobjekt auf den KNX Bus senden. Damit ist beispielsweise eine einfache Überwachung von Personenbewegungen im betreuten Wohnen oder in einer Seniorenresidenz möglich. Beachten Sie jedoch: Der Bewegungsmelder ist nicht für Alarmmeldungen in VdS-konformen Alarmanlagen geeignet.

Montage und Ausführung

Der Aufsatz ist für die Unterputzmontage ausgeführt und besteht aus thermoplastischem Kunststoff. Im System 55 hat er die Schutzart IP20. Auch eine Montage auf 110cm Höhe ist möglich, allerdings mit reduziertem Erfassungsbereich. Berücksichtigen Sie diese Einschränkung bei Ihrer Planung. Ein Unterkriechschutz ist nicht vorhanden.

Die KNX-Anbindung nutzt das Medium TP256. Eine KNX-RF-Funkanbindung ist nicht vorgesehen. Für die Montage benötigen Sie den Busankoppler 3; die Busankopplung ist nicht Bestandteil des Aufsatzes.
