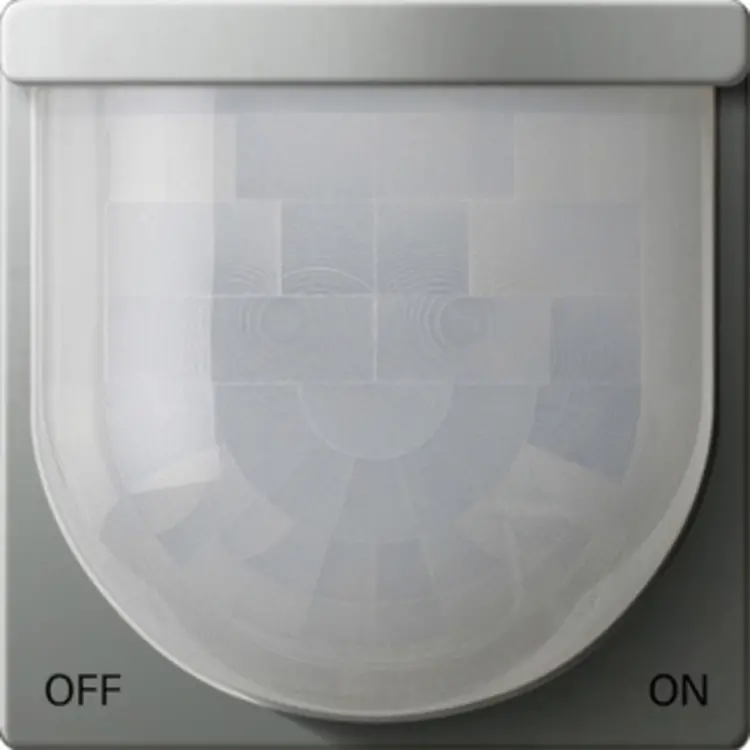

Gira KNX Bewegungsmelder-Aufsatz Standard 2,2 m System 55 Edelstahl (2041600)

Gira 2041600 Datenblatt

Der Gira 2041600 ist ein KNX Bewegungsmelderaufsatz Standard für System 55 zur Bewegungserkennung und Raumüberwachung. Er lässt sich für die Anwendungen „Wächter“, „Wächter mit Abschalthelligkeit“ oder „Melder“ konfigurieren und sendet Schalt- und Steuerbefehle auf den KNX Bus. Die Ausführung Edelstahl (lackiert) besitzt ein Gehäuse aus thermoplastischem Kunststoff.

Bewegung und Helligkeit erfassen

Die digitale Bewegungserfassung erfolgt über zwei PIR-Sektoren, also zwei Bereiche der passiven Infraroterfassung. Deren Empfindlichkeit lässt sich getrennt in Stufen parametrieren. Zusätzlich können Sie die Empfindlichkeit über einen Einsteller am Gerät anpassen. Die Bewegungserfassung kann dauerhaft oder nur während des Gehtests angezeigt werden. Die Gehtestfunktion hilft Ihnen bei der Projektierung und Einstellung des Erfassungsbereichs.

Ein integrierter Helligkeitssensor ermittelt die Umgebungshelligkeit im Bereich von etwa 1 bis 1000lx. Die Ansprechhelligkeit ist einstellbar. Im Wächterbetrieb wird die Helligkeit bei aktiver Bewegungserfassung ausgewertet; mit der Anwendung „Wächter mit Abschalthelligkeit“ lässt sich die Beleuchtung bei Überschreiten der Helligkeitsschwelle ausschalten. Im Meldebetrieb können Sie die Anzahl der Bewegungsimpulse innerhalb einer Überwachungszeit projektieren.

Funktionen für Ihre KNX Steuerung

Der Aufsatz bietet einen konfigurierbaren Funktionsblock mit zwei Ausgangskommunikationsobjekten. Über diese werden die Schalt- und Steuerbefehle an den KNX Bus übermittelt. Für den Funktionsblock stehen folgende Funktionen zur Auswahl:

• Schalten und Schalten mit Zwangsstellung
• Treppenhausfunktion
• Dimmwertgeber und Szenennebenstelle
• Temperaturwertgeber und Helligkeitswertgeber
• Betriebsmodusumschaltung

In den Anwendungen „Wächter“ und „Wächter mit Abschalthelligkeit“ ist der Bewegungsmelder als Einzelgerät, Hauptstelle oder Nebenstelle einsetzbar. Im helligkeitsunabhängigen Betrieb kann der Funktionsblock außerdem die Zeitspanne seit der letzten Bewegung ermitteln und über ein Kommunikationsobjekt aussenden. Dies ermöglicht beispielsweise eine einfache Überwachung von Personenbewegungen im betreuten Wohnen oder in einer Seniorenresidenz.

Montage und wichtige Hinweise

Der Aufsatz ist für die Unterputzmontage vorgesehen und wird auf einem Busankoppler 3 montiert. Dieser ist zusätzlich erforderlich; eine Busankopplung ist nicht enthalten. Das verwendete KNX Medium ist TP256. Die optimale Montagehöhe beträgt 2,2 Meter. Auch eine Montage in 1,1 Meter Höhe ist möglich, allerdings mit reduziertem Erfassungsbereich. Berücksichtigen Sie diesen Unterschied bei Ihrer Planung.

In System 55 hat der Bewegungsmelder die Schutzart IP20. Ein Unterkriechschutz ist nicht vorhanden. Für Alarmmeldungen in VdS-konformen Alarmanlagen ist das Gerät nicht geeignet.
