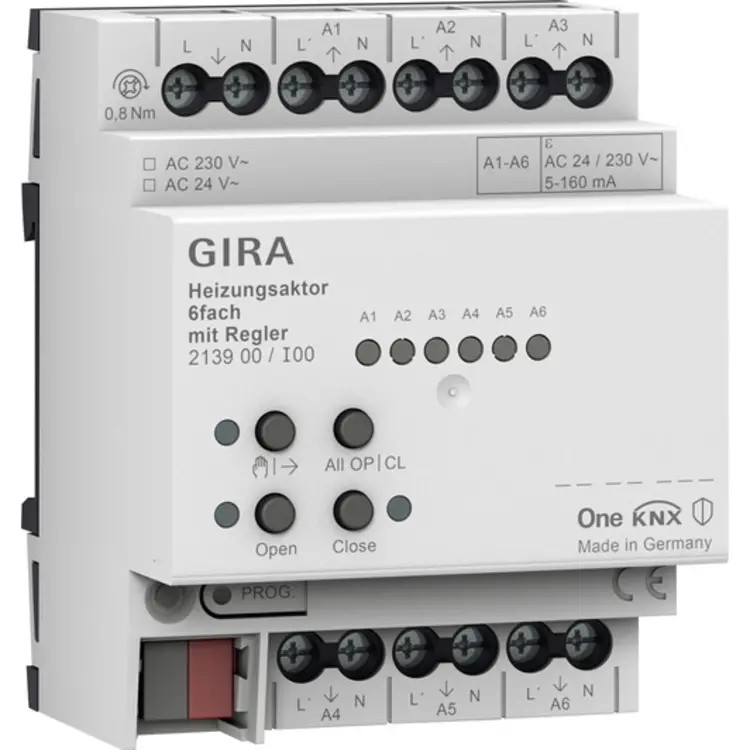

Gira Heizungsaktor 6f Regler OneKNX REG (213900)

Gira 213900 Datenblatt

Funktion im Gira One System

- Individuelle Raumregelung durch feste Regler- und Ventilausgangskombination möglich.
- Aktor zum Schalten thermischer Stellantriebe in Heiz- und Kühlsystemen.
- Die Ausgänge sind gegen Kurzschluss und Überlast geschützt.
- Stellantriebe mit Nennspannung 24 V oder 230 V ansteuerbar.
- Handbetrieb der Ausgänge.
- Wärmeanforderungsmeldung beispielsweise bei einer Wärmepumpe in Kombination mit Schaltaktor 1fach 16 A mit Binäreingang 3fach
(Best.-Nr. 5061 00) oder Schaltaktor 2fach / Jalousieaktor 1fach 16 A mit Binäreingang 3fach (Best.-Nr. 5062 00)
- Programmierung und Inbetriebnahme mit dem Gira Project Assistant (GPA) ab Version 5,0.
- Verschlüsselte Datenübertragung zwischen den Gira One Geräten.

Ventilausgänge

- 6 voneinander unabhängige elektronische Ventilausgänge.
- Ventilansteuerung je Ausgang parametrierbar mit Charakteristik stromlos geöffnet oder stromlos geschlossen .
- Schutz vor festsitzenden Ventilen durch intelligente Ventilspülung mit einer Dauer von 5 Minuten und einem Zyklus von 1 Woche.
- Boost-Funktion zum schnellen Aufheizen von Heizkörpern – Verbrauchern (elektrisch oder mit Wasser).

Raumtemperaturregler

- 6 unabhängige Regler für Heizen und Kühlen, optimiert für das jeweilige Heiz- und Kühlsystem:
Fußbodenheizung (elektrisch oder mit Wasser), Heizkörper (elektrisch oder mit Wasser), Fußbodenkühlung
- Heizregelungsart einstellbar. Dauerhafte Pi-Regelung oder schaltende 2-Punkt-Regelung.
- Betriebsarten: Komfort, Stand-by, Nachtbetrieb und Frost-/Überhitzungsschutz.
- Automatische Meldung Heiz-/Kühlbedarf: Hier bewertet der Aktor kontinuierlich die Regelwerte der zugeordneten Ausgänge und
informiert das Gira One System, wenn an einem Ausgang oder in einem Heiz-/Kühlkreis eine Heiz-/Kühlanforderung vorliegt. Der
angeschlossene Schaltaktor schließt oder öffnet sein Relais abhängig von der Heiz-/Kühlbedarfsmeldung. Dies ermöglicht eine energieeffiziente
Steuerung von Brenner- und Kesselregelungen, die über geeignete Steuereingänge verfügen (z. B. anforderungsabhängiges Umschalten
zwischen Reduzier- und Komfort-Sollwert in einem zentralen Brennwertkessel oder Wärmepumpen).
- Vorgabe des Grenzwerts für die Fußbodentemperatur.

Funktion im Gira KNX System

- Heizungsaktor mit integriertem Raumtemperaturregler zur Ansteuerung thermischer Stellantriebe für
Heiz- und Kühlsysteme.

Ventilausgänge

- 6 voneinander unabhängige elektronische Ventilausgänge.
- Ventilausgang 1 kann als Beispiel für andere Ventilausgänge verwendet werden.
- Meldung des größten Regelsignals des Aktors einstellbar.
- Stellantriebe mit Nennspannung 24 V oder 230 V ansteuerbar.
- Ventilansteuerung (spannungslos geöffnet/geschlossen) je Ausgang parametrierbar.
- Regelsignaleingang: schaltend - 1 Bit und kontinuierlich - 1 Byte .
- Ventilansteuerung: schaltend - 1 Bit , kontinuierlich - 1 Byte PWM oder kontinuierlich - 1 Byte Regelsignal-Grenzwert .
- Statusrückmeldung konfigurierbar.
- Ausfallmeldung der Betriebsspannung des Ventils konfigurierbar.
- Überlast- und Kurzschlussmeldung separat für jeden Ventilausgang einstellbar.
- Wärmeanforderung und Pumpensteuerung. Einfrierschutz verhindert das Festlaufen der Pumpe.
- Sommer- oder Winterbetrieb über Objekt auswählbar.
- Jeder Ventilausgang kann in einer Zwangsstellung verriegelt werden. Für Sommer- und Winterbetrieb können unterschiedliche Regelwerte
parametriert werden.
- Zyklische Überwachung des Regelsignals jedes Ausgangs.
- Automatische Ventilspülung.
- Betriebsstundenzähler je Ausgang konfigurierbar.
- Servicebetrieb für Wartung oder Installation von Ventilantrieben.
- Handbetrieb der Ausgänge unabhängig von KNX.
- Reaktion bei Ausfall und Wiederkehr der Busspannung sowie nach einem ETS-Programmiervorgang für jeden Ventilausgang einstellbar.
- Verschiedene aktiv sendende Statusmeldungen können global nach Wiederkehr der Busspannung oder nach einer ETS-Programmierung verzögert werden.

Raumtemperaturregler

- 12 unabhängige Raumtemperaturregler.
- Raumtemperaturregler 1 kann als Beispiel für andere Raumtemperaturregler verwendet werden.
- Betriebsarten: Komfort, Stand-by, Nacht und Frost-/Hitzeschutz.
- Jeder Betriebsart können eigene Temperatur-Sollwerte zugewiesen werden.
- Einstellung der Solltemperatur: relativ (abgeleitet aus Basis-Sollwert) oder absolut (unabhängige Solltemperaturen für jede
Betriebsart).
- Automatisches Senden und Zykluszeit für die Regelsignalausgabe parametrierbar.
- Anwesenheitserkennung durch Anwesenheitstaste oder Präsenzmelder.
- Umschaltung der Betriebsarten gemäß KNX-Spezifikation.
- Frost-/Hitzeschutzumschaltung durch Fensterstatus oder Temperaturabfallerkennung.
- Betriebsarten: Heizen , Kühlen , Heizen und Kühlen jeweils mit oder ohne Zusatzstufe.
- Je Heiz- oder Kühlstufe können verschiedene Regelungsarten konfiguriert werden: PI-Regelung (kontinuierlich oder schaltendes PWM) oder 2-
Punkt-Regelung (schaltend).
- Verschiedene Heiz- und Kühlarten einstellbar.
- Regelparameter für PI-Regler (proportionaler Bereich, Nachstellzeit) und 2-Punkt-Regler (Hysterese) einstellbar.
- Automatisches oder objektbasiertes Umschalten zwischen Heizen und Kühlen .
- Sperren der Regelsignalausgänge über Objekte möglich.
- Raumtemperaturmessung über bis zu zwei externe KNX-Temperaturfühler. Messwertbildung der externen Fühler einstellbar oder
zyklische Überwachung.
- Die Ist- und Solltemperaturen können nach einer parametrierbaren Abweichung auf dem Bus (auch zyklisch) ausgegeben werden.
- Getrennte oder gemeinsame Regelsignalausgabe während Heizen und Kühlen (4-Rohr- oder 2-Rohr-System).
