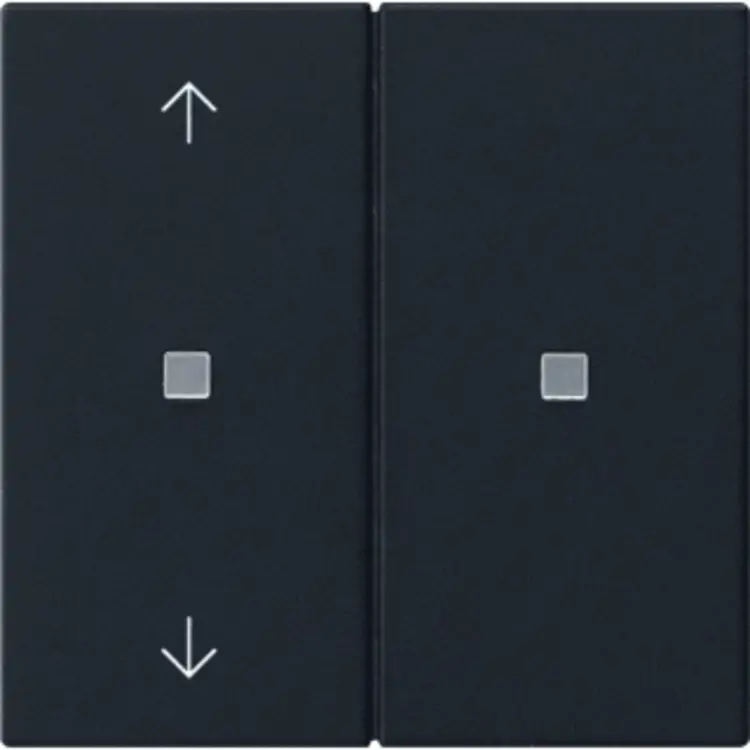

Gira KNX RF Bedienaufsatz 2-fach mit Pfeilsymbolen System 55 schwarz matt (5108005)

Gira 5108005 Datenblatt

Der Gira 5108005 ist ein KNX RF Bedienaufsatz mit Pfeilsymbolen zur Steuerung von System 3000 Einsätzen und entfernten KNX Geräten per Funk. Die schwarz matte, lackierte Oberfläche besteht aus Thermoplast. Je nach verwendetem Einsatz können Sie damit Beleuchtung, Jalousien oder die Raumtemperatur steuern.

Bedienung nach Ihrem Bedarf

Für jede Bedienfläche lässt sich eine Tasten- oder Wippenfunktion einstellen. Mit der Tastenfunktion können Sie bis zu vier Funktionen steuern. Auch die Reaktion auf das Drücken und Loslassen sowie die Unterscheidung zwischen kurzer und langer Betätigung sind abhängig von der gewählten Funktion parametrierbar. Einzelne Tasten oder Wippen lassen sich über eine Sperrfunktion sperren.

Die einstellbaren Bedienfunktionen umfassen:

• Schalten, Dimmen sowie die Steuerung von Farbtemperatur, Farbe und Helligkeit.
• Jalousiesteuerung mit anpassbaren Zeiten für kurze und lange Betätigung sowie Lamellenverstellung.
• Wertgeber zum Senden einstellbarer Werte und Szenennebenstellen mit oder ohne Speicherfunktion.
• 2-Kanal-Bedienung, bei der ein Tastendruck bis zu zwei KNX Telegramme auslösen kann.
• Reglernebenstellen zur Betriebsmodusumschaltung, Präsenzsteuerung und Sollwertverschiebung.

Funktionen abhängig vom Einsatz

Für den Betrieb ist ein entsprechender System 3000 Einsatz erforderlich. Der Bedienaufsatz unterstützt Schalt-, Dimm-, Jalousie- und Raumtemperaturregler-Einsätze sowie den Nebenstelleneinsatz 3-Draht. Beachten Sie bei Ihrer Planung: Die verfügbaren Bedien- und Aktorfunktionen hängen vom verwendeten Unterputz-Einsatz ab. Mit der 3-Draht-Nebenstelle arbeitet der Aufsatz als 230V-versorgtes KNX RF Bediengerät.

In Verbindung mit Schalt- oder Dimmeinsätzen stehen unter anderem Szenenfunktionen, Zeitverzögerungen und eine Treppenhausfunktion mit Abschaltvorwarnung zur Verfügung. Bei Dimmeinsätzen lassen sich zusätzlich Dimmverhalten und Dimmkennlinie einstellen. Für Jalousieeinsätze sind beispielsweise Sicherheitsfunktionen bei Wind-, Regen- oder Frostalarm sowie eine Sonnenschutzfunktion parametrierbar. Mit geeigneten Raumtemperaturregler-Einsätzen sind Heiz- und Kühlfunktionen möglich.

Raumtemperatur erfassen

Ein integrierter Temperatursensor ermöglicht das Messen und Weiterleiten der lokalen Raumtemperatur. Die Temperaturmessung ist ausschließlich mit den Einsätzen 5403 00, 5405 00, 5406 00, 5414 00, 5415 00, 5395 00 oder 5409 00 möglich. Beim Einsatz 5405 00 dürfen die angeschlossenen Lasten 40W nicht überschreiten.

Statusanzeigen gezielt einstellen

Die Status-LED können beispielsweise eine Betätigung, eine Telegrammquittierung oder den Reglerstatus anzeigen. Ihre Funktion lässt sich für jede LED festlegen. Als Farben stehen Rot, Grün und Blau zur Wahl, gemeinsam für alle Anzeigen oder für jede einzeln. Die Helligkeit ist in sechs Stufen einstellbar und kann nachts über ein Kommunikationsobjekt reduziert werden.

Hinweise zur Funkanbindung

Der Bedienaufsatz kommuniziert bidirektional über KNX RF, ist KNX Data Secure kompatibel und verfügt über einen integrierten Repeatermodus. Bei der Auswahl des Abdeckrahmens sollten Sie beachten, dass Metallrahmen die Funkreichweite verringern können.

Firmware-Updates sind mit der Zusatzsoftware Gira ETS Service App möglich. Eine Bedienung per mobiler App setzt die Verbindung mit Gira X1 oder Gira HomeServer sowie einen RF/TP Medienkoppler für KNX voraus.
