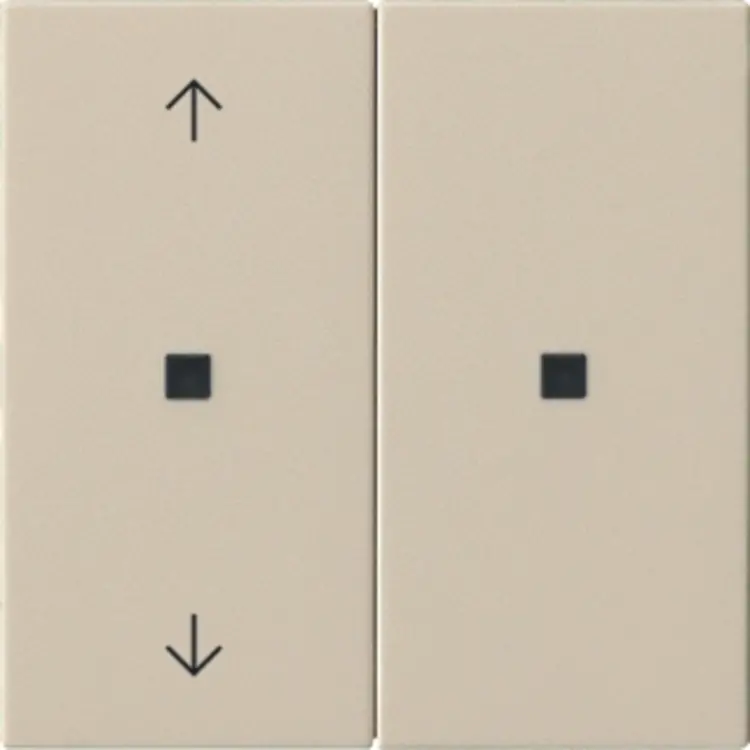

Gira KNX RF Bedienaufsatz 2-fach mit Pfeilsymbolen System 55 creme glänzend (510801)

Gira 510801 Datenblatt

Der Gira 510801 ist ein KNX RF Bedienaufsatz mit Pfeilsymbolen zur Steuerung von System 3000 Einsätzen und entfernten KNX Geräten per Funk. Er verbindet die Bedienung am Schalter mit parametrierbaren Funktionen für Beleuchtung, Jalousien und Raumtemperaturregelung. Die Oberfläche des Aufsatzes aus Thermoplast ist glänzend ausgeführt.

Bedienung nach Ihrer Konfiguration

Für jede Bedienfläche lässt sich eine Tasten- oder Wippenfunktion einstellen. Über die Tastenfunktion können Sie bis zu vier Funktionen steuern. Dabei sind die verfügbaren Bedienfunktionen vom verwendeten Unterputz-Einsatz abhängig. Einzelne Tasten oder Wippen lassen sich über eine Sperrfunktion sperren.

Die Konfiguration umfasst Schalten, Dimmen, Farbtemperatur- und Farbsteuerung sowie Jalousiebedienung. Auch das Senden festgelegter Werte, das Aufrufen von Szenen mit oder ohne Speicherfunktion und die Bedienung eines Raumtemperaturreglers sind möglich. Bei der 2-Kanal-Bedienung kann ein Tastendruck bis zu zwei KNX Telegramme auslösen, deren Funktionen unabhängig voneinander einstellbar sind. Kurze und lange Betätigungen lassen sich dabei unterschiedlich auswerten.

Zusammenspiel mit System 3000

Für den Betrieb ist ein entsprechender System 3000 Einsatz erforderlich. Der Aufsatz kann auf Schalt-, Dimm-, Jalousie- oder Raumtemperaturregler-Einsätzen sowie auf dem Nebenstelleneinsatz 3-Draht betrieben werden. In Verbindung mit diesem Nebenstelleneinsatz arbeitet er als 230V-versorgtes KNX RF Bediengerät. Mit den jeweiligen Einsätzen stehen unter anderem Szenenfunktionen, Zeitverzögerungen, einstellbare Dimmverläufe oder Funktionen für Sonnenschutz und Heizungsregelung zur Verfügung.

Temperaturmessung und Statusanzeige

Der integrierte Temperatursensor ermöglicht das Messen und Weiterleiten der lokalen Raumtemperatur. Die Temperaturmessung ist nur mit einem der folgenden Einsätze möglich: 5403 00, 5405 00, 5406 00, 5414 00, 5415 00, 5395 00 oder 5409 00. Beachten Sie beim Einsatz 5405 00, dass die angeschlossenen Lasten 40W nicht überschreiten dürfen.

Die Status-LED können beispielsweise eine Betätigung, einen Schaltstatus oder den Zustand des Raumtemperaturreglers anzeigen. Ihre Farbe lässt sich gemeinsam oder einzeln auf Rot, Grün oder Blau einstellen. Sechs Helligkeitsstufen und eine über ein Kommunikationsobjekt steuerbare Nachtabsenkung erlauben es Ihnen, die Anzeige anzupassen.

Hinweise zur Einbindung

Der Bedienaufsatz kommuniziert bidirektional über KNX RF, ist mit KNX Data Secure kompatibel und besitzt einen integrierten Repeatermodus. Beachten Sie bei der Rahmenwahl, dass Abdeckrahmen aus Metall die Funkreichweite verringern können. Firmware-Updates sind mit der zusätzlichen Software Gira ETS Service App möglich.
