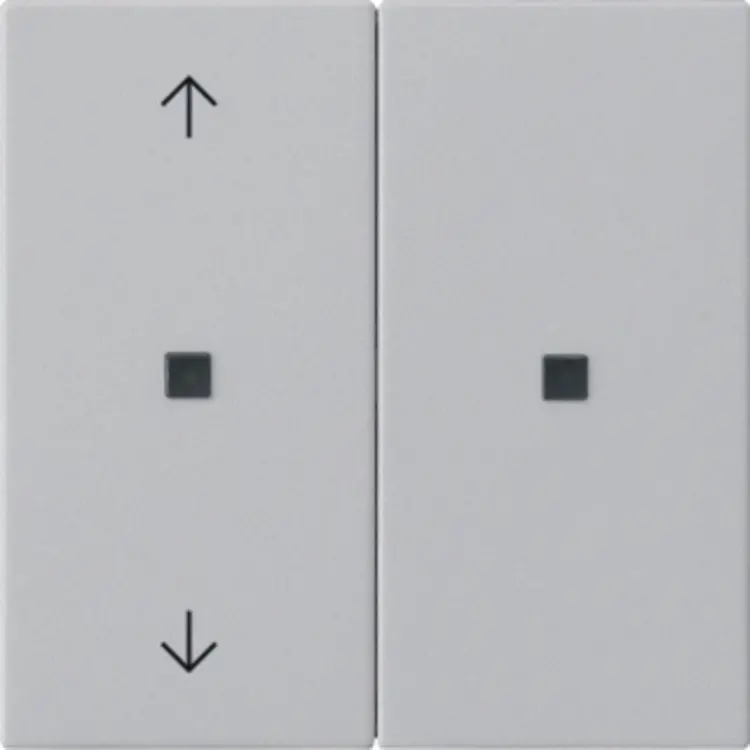

Gira KNX RF Bedienaufsatz 2-fach mit Pfeilsymbolen System 55 grau matt (5108015)

Gira 5108015 Datenblatt

Der Gira 5108015 ist ein KNX RF Bedienaufsatz mit Pfeilsymbolen zur Steuerung von System 3000 Einsätzen und entfernten KNX Geräten per Funk. Er verbindet die Bedienung vor Ort mit Funktionen für Beleuchtung, Jalousien und Raumtemperatur. Die graue, matt lackierte Oberfläche besteht aus Thermoplast.

Bedienung passend zur Funktion

Für jede Bedienfläche lässt sich eine Tasten- oder Wippenfunktion einstellen. Über die Tastenfunktion können Sie bis zu vier Funktionen steuern. Welche Bedienfunktionen zur Verfügung stehen, hängt vom verwendeten Unterputz-Einsatz und der Parametrierung ab, also von den Einstellungen bei der Einrichtung.

Zur Auswahl stehen Schalten, Dimmen, Farbtemperatur- und Farbsteuerung, Jalousiesteuerung sowie Wertgeber-, Szenen- und Reglernebenstellenfunktionen. So lassen sich beispielsweise Befehle beim Drücken oder Loslassen auslösen und kurze sowie lange Betätigungen unterschiedlich belegen. Bei der 2-Kanal-Bedienung kann ein Tastendruck bis zu zwei KNX Telegramme senden. Einzelne Tasten oder Wippen lassen sich über eine Sperrfunktion sperren.

Kombination mit System 3000

Für den Betrieb benötigen Sie einen passenden System 3000 Einsatz. Der Bedienaufsatz kann auf Schalt-, Dimm-, Jalousie- oder Raumtemperaturregler-Einsätzen sowie auf dem Nebenstelleneinsatz 3-Draht betrieben werden. In Verbindung mit der 3-Draht-Nebenstelle dient er als 230V-versorgtes KNX RF Bediengerät.

Mit dem jeweiligen Einsatz stehen unterschiedliche Aktorfunktionen zur Verfügung:

• Bei Schalteinsätzen sind unter anderem Zeitverzögerungen, eine Treppenhausfunktion mit Abschaltvorwarnung und 16 Szenen einstellbar.
• Bei Dimmeinsätzen lassen sich Dimmverhalten und Dimmkennlinie sowie Soft-Ein-, Soft-Aus- und Fading-Funktionen konfigurieren.
• Bei Jalousieeinsätzen sind beispielsweise Sonnenschutzfunktionen, Sicherheitsfunktionen für Wind-, Regen- und Frostalarm sowie eine Tuchstraffung für Markisen einstellbar.
• Mit Raumtemperaturregler-Einsätzen stehen Funktionen für Heiz- und Kühlbetrieb, Sollwertvorgaben, Ventilschutz und Frostschutz zur Verfügung.

Temperatur erfassen und Regler bedienen

Ein integrierter Temperatursensor ermöglicht das Messen und Weiterleiten der lokalen Raumtemperatur. Die Temperaturmessung ist nur mit einem der Einsätze 5403 00, 5405 00, 5406 00, 5414 00, 5415 00, 5395 00 oder 5409 00 möglich. Beachten Sie beim Einsatz 5405 00 zusätzlich, dass die angeschlossenen Lasten 40W nicht überschreiten dürfen.

Als Reglernebenstelle kann eine Taste oder Wippe zur Steuerung eines Raumtemperaturreglers eingerichtet werden. Damit können Sie Betriebsmodi umschalten, die Präsenzfunktion bedienen oder den Sollwert verschieben. Der Reglerzustand lässt sich über die Status-LED anzeigen.

Einstellbare Statusanzeigen

Die Status-LED können unter anderem Betätigungen, Telegrammquittierungen und Betriebszustände anzeigen. Ihre Farbe lässt sich gemeinsam oder für jede LED einzeln auf Rot, Grün oder Blau einstellen. Die Helligkeit ist in sechs Stufen wählbar. Für die Nachtstunden kann sie über ein Kommunikationsobjekt reduziert werden.

Hinweise zur KNX Einbindung

Der Bedienaufsatz kommuniziert bidirektional über KNX RF und ist mit KNX Data Secure kompatibel. Ein Repeatermodus ist integriert. Firmware-Updates sind mit der zusätzlichen Software Gira ETS Service App möglich.

Beachten Sie bei der Rahmenwahl, dass Metallrahmen die Funkreichweite verringern können. Eine Bedienung per mobiler App ist in Verbindung mit Gira X1 beziehungsweise Gira HomeServer und einem RF/TP Medienkoppler für KNX möglich.
