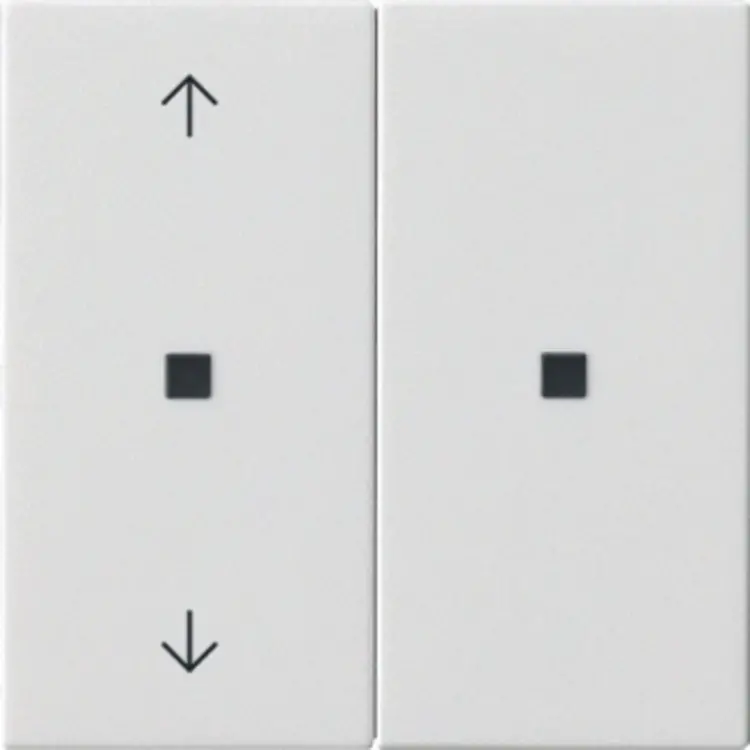

Gira KNX RF Bedienaufsatz 2-fach mit Pfeilsymbolen System 55 weiß glänzend (510803)

Gira 510803 Datenblatt

Der Gira 510803 ist ein KNX RF Bedienaufsatz mit Pfeilsymbolen zur Steuerung von System 3000 Einsätzen und entfernten KNX Geräten per Funk. Die Ausführung aus Thermoplast hat eine weiße, glänzende Oberfläche. Je nach verwendetem Einsatz und Parametrierung bedienen Sie damit unter anderem Beleuchtung, Jalousien oder die Raumtemperaturregelung.

Bedienung passend zu Ihren Funktionen

Für jede Bedienfläche lässt sich eine Tasten- oder Wippenfunktion einstellen. Bei der Tastenfunktion können bis zu vier Funktionen gesteuert werden. Auch die Reaktion auf Drücken und Loslassen sowie die Unterscheidung zwischen kurzer und langer Betätigung sind je nach gewählter Funktion einstellbar. Einzelne Tasten oder Wippen lassen sich über eine Sperrfunktion sperren.

Die konfigurierbaren Bedienfunktionen umfassen:

• Schalten sowie Dimmen und Verstellen der Farbtemperatur.
• Farbsteuerung und Anpassung der Helligkeit.
• Jalousiesteuerung mit einstellbaren Zeiten für kurze und lange Betätigung sowie Lamellenverstellung.
• Das Senden festgelegter Werte und den Aufruf von Szenen, wahlweise mit Speicherfunktion.
• Eine 2-Kanal-Bedienung, bei der ein Tastendruck bis zu zwei KNX Telegramme auslöst.
• Die Bedienung eines Raumtemperaturreglers, etwa zur Betriebsmodusumschaltung oder Sollwertverschiebung.

Kombination mit System 3000

Der Bedienaufsatz arbeitet auf Schalt-, Dimm-, Jalousie- und Raumtemperaturregler-Einsätzen sowie auf dem 3-Draht-Nebenstelleneinsatz des System 3000. In Verbindung mit diesen Einsätzen übernimmt er KNX RF Aktorfunktionen. Der verfügbare Funktionsumfang hängt vom verwendeten Unterputz-Einsatz ab. Mit der System 3000 3-Draht-Nebenstelle ist der Betrieb als 230V-versorgtes KNX RF Bediengerät möglich.

Je nach Einsatz stehen beispielsweise Zeitverzögerungen und Szenenfunktionen, Soft-Ein und Soft-Aus beim Dimmen oder Sicherheitsfunktionen für die Jalousiesteuerung zur Verfügung. Wir empfehlen, den Unterputz-Einsatz anhand der tatsächlich benötigten Bedien- und Aktorfunktionen auszuwählen.

Temperaturmessung und Statusanzeige

Ein integrierter Temperatursensor ermöglicht das Messen und Weiterleiten der lokalen Raumtemperatur. Diese Messung ist ausschließlich mit einem der Einsätze 5403 00, 5405 00, 5406 00, 5414 00, 5415 00, 5395 00 oder 5409 00 möglich. Beachten Sie beim Einsatz 5405 00, dass die angeschlossenen Lasten 40W nicht überschreiten dürfen.

Die Status-LED lassen sich unter anderem als Betätigungsanzeige, zur Telegrammquittierung oder zur Anzeige von Betriebsmodus und Reglerstatus konfigurieren. Sie können rot, grün oder blau leuchten; die Farbe ist gemeinsam oder je LED einstellbar. Sechs Helligkeitsstufen und eine über ein Kommunikationsobjekt steuerbare Nachtabsenkung ermöglichen eine angepasste Anzeige.

Hinweise zur Einbindung

Der Bedienaufsatz unterstützt bidirektionalen KNX RF Funk, ist KNX Data Secure kompatibel und verfügt über einen integrierten Repeatermodus. Firmware-Updates sind mit der Gira ETS Service App als Zusatzsoftware möglich. Beachten Sie bei der Rahmenwahl, dass Abdeckrahmen aus Metall die Funkreichweite verringern können.
