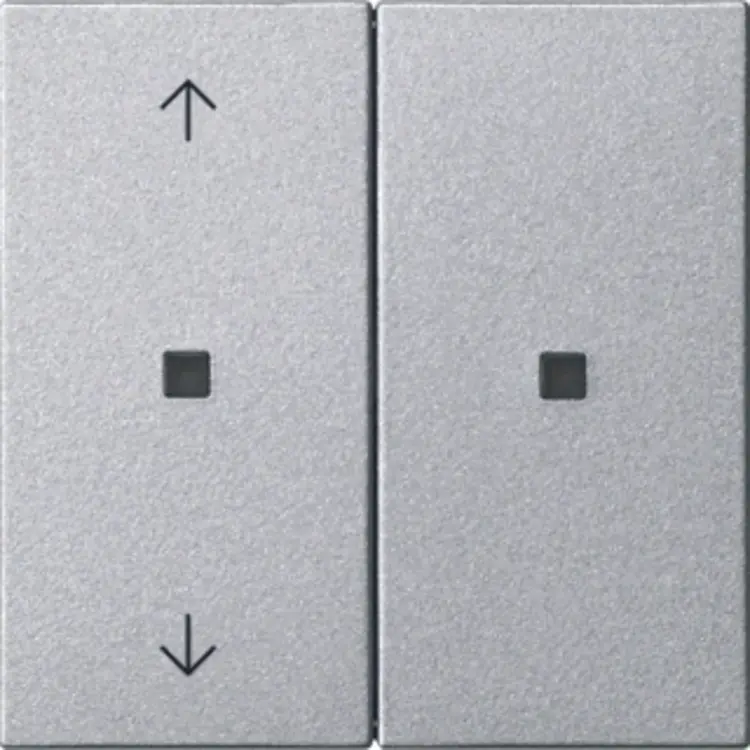

Gira KNX RF Bedienaufsatz 2-fach mit Pfeilsymbolen System 55 aluminium matt (510826)

Gira 510826 Datenblatt

Der Gira 510826 ist ein KNX RF Bedienaufsatz mit Pfeilsymbolen zur Steuerung von System 3000 Einsätzen und entfernten KNX Geräten per Funk. Er besteht aus Thermoplast in der Farbe Aluminium. Je nach verwendetem Unterputz-Einsatz können Sie damit Beleuchtung, Jalousien oder die Raumtemperatur steuern.

Bedienung passend zur Funktion

Für jede Bedienfläche lässt sich eine Tasten- oder Wippenfunktion einstellen. Auch die Reaktion auf kurzes und langes Betätigen ist parametrierbar, also bei der Einrichtung festlegbar. So können beispielsweise Schaltbefehle beim Drücken oder Loslassen ausgelöst und die Zeiten für das Dimmen oder die Lamellenverstellung angepasst werden. Einzelne Tasten beziehungsweise Wippen lassen sich über eine Sperrfunktion sperren.

Zu den einstellbaren Bedienfunktionen gehören Schalten, Dimmen und Farbtemperatur, Farbsteuerung und Helligkeit sowie Jalousiesteuerung. Darüber hinaus stehen Wertgeber, Szenennebenstelle, 2-Kanal-Bedienung und Reglernebenstelle zur Verfügung. Bei der 2-Kanal-Bedienung können mit einem Tastendruck bis zu zwei Telegramme, also Steuerbefehle, auf den KNX Bus gesendet werden. Die beiden Kanäle lassen sich unabhängig voneinander konfigurieren.

Kombination mit System 3000

Für den Betrieb ist ein geeigneter System 3000 Einsatz erforderlich. Der Bedienaufsatz kann auf Schalt-, Dimm-, Jalousie- oder Raumtemperaturregler-Einsätzen sowie auf dem Nebenstelleneinsatz 3-Draht betrieben werden. Mit der 3-Draht-Nebenstelle lässt er sich als 230V-versorgtes KNX RF Bediengerät nutzen. Welche Bedien- und Aktorfunktionen verfügbar sind, hängt vom eingesetzten Unterputz-Einsatz ab.

In Verbindung mit passenden Einsätzen sind beispielsweise zeitverzögertes Schalten, Soft-Ein und Soft-Aus beim Dimmen oder Sonnenschutzfunktionen für Jalousien möglich. Als Reglernebenstelle kann der Aufsatz die Betriebsmodi, die Präsenzfunktion und die Sollwertverschiebung eines Raumtemperaturreglers steuern.

Temperaturmessung und Statusanzeige

Der integrierte Temperatursensor ermöglicht das Messen und Weiterleiten der lokalen Raumtemperatur. Diese Funktion ist ausschließlich mit den Einsätzen 5403 00, 5405 00, 5406 00, 5414 00, 5415 00, 5395 00 und 5409 00 möglich. Beachten Sie bei der Kombination mit dem Einsatz 5405 00, dass die angeschlossenen Lasten 40W nicht überschreiten dürfen.

Die Status-LED lassen sich unter anderem als Betätigungsanzeige, zur Telegrammquittierung oder zur Anzeige des Reglerzustands konfigurieren. Als Leuchtfarben stehen Rot, Grün und Blau zur Wahl, gemeinsam für alle LED oder für jede LED einzeln. Die Helligkeit ist in sechs Stufen einstellbar und kann über die Nachtabsenkung reduziert werden.

Hinweise zur Funkplanung

Der Bedienaufsatz kommuniziert bidirektional über KNX RF, ist KNX Data Secure kompatibel und verfügt über einen integrierten Repeatermodus. Die Sendereichweite beträgt etwa 100 Meter. Beachten Sie bei Ihrer Rahmenwahl, dass ein Abdeckrahmen aus Metall die Reichweite verringern kann.

Firmware-Updates sind mit der Gira ETS Service App als Zusatzsoftware möglich. Für die Bedienung per mobiler App ist eine Verbindung mit Gira X1 beziehungsweise Gira HomeServer sowie einem RF/TP Medienkoppler für KNX erforderlich.
