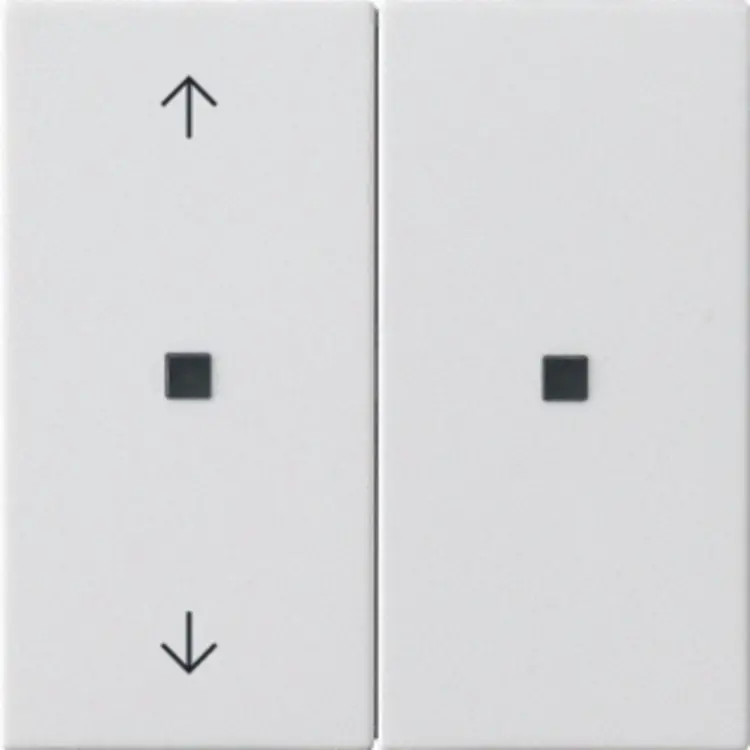

Gira KNX RF Bedienaufsatz 2-fach mit Pfeilsymbolen System 55 weiß matt (510827)

Gira 510827 Datenblatt

Der Gira 510827 ist ein KNX RF Bedienaufsatz mit Pfeilsymbolen zur Steuerung von System 3000 Einsätzen und entfernten KNX Geräten per Funk. Die weiße, matte Ausführung besteht aus Thermoplast. Je nach verwendetem Unterputz-Einsatz und Parametrierung bedienen Sie damit beispielsweise Beleuchtung, Jalousien oder Funktionen der Raumtemperaturregelung.

Bedienung passend zur Funktion

Für jede Bedienfläche lässt sich eine Tasten- oder Wippenfunktion einstellen. Über die Tastenfunktion können Sie bis zu vier Funktionen steuern. Die Befehle beim Drücken und Loslassen sowie die Unterscheidung zwischen kurzer und langer Betätigung sind je nach Funktion parametrierbar. Einzelne Tasten oder Wippen lassen sich über eine Sperrfunktion sperren.

Zu den einstellbaren Bedienfunktionen gehören Schalten, Dimmen, Farbtemperatur- und Farbsteuerung sowie Jalousiesteuerung. Darüber hinaus sind Wertgeber, Szenennebenstelle, 2-Kanal-Bedienung und Reglernebenstelle möglich. Mit der 2-Kanal-Bedienung können durch einen Tastendruck bis zu zwei Telegramme, also Steuerbefehle, auf den KNX Bus gesendet werden. Als Reglernebenstelle ermöglicht der Aufsatz unter anderem die Betriebsmodusumschaltung und die Verschiebung des Temperatursollwerts.

Kombination mit System 3000

Der Bedienaufsatz wird auf einem Schalt-, Dimm-, Jalousie- oder Raumtemperaturregler-Einsatz beziehungsweise einem 3-Draht-Nebenstelleneinsatz des System 3000 betrieben. Der verwendete Unterputz-Einsatz bestimmt die verfügbaren Bedien- und Aktorfunktionen. In Verbindung mit der System 3000 3-Draht-Nebenstelle ist auch der Betrieb als 230V-versorgtes KNX RF Bediengerät möglich.

Abhängig vom Einsatz stehen beispielsweise Szenenfunktionen, Zeitverzögerungen und Sperrfunktionen zur Verfügung. Bei Dimmeinsätzen lassen sich zusätzlich das Dimmverhalten sowie Soft-Ein und Soft-Aus einstellen. Mit Jalousieeinsätzen sind unter anderem Sonnenschutzfunktionen und Sicherheitsfunktionen für Wind-, Regen- oder Frostalarm parametrierbar. Raumtemperaturregler-Einsätze ermöglichen Funktionen für den Heiz- und Kühlbetrieb.

Raumtemperatur erfassen

Ein integrierter Temperatursensor ermöglicht das Messen und Weiterleiten der lokalen Raumtemperatur. Die Temperaturmessung ist nur in Kombination mit einem der folgenden Einsätze möglich: 5403 00, 5405 00, 5406 00, 5414 00, 5415 00, 5395 00 oder 5409 00. Beachten Sie beim Einsatz 5405 00, dass die angeschlossenen Lasten 40W nicht überschreiten dürfen.

Für die Funktion als Reglernebenstelle kann die Temperaturmessung aktiviert werden. Dabei lässt sich entweder der interne Fühler nutzen oder ein Messwert aus der intern gemessenen und einer externen Temperatur bilden.

Einstellbare Statusanzeigen

Die Status-LED lassen sich für unterschiedliche Aufgaben konfigurieren, etwa als Betätigungsanzeige, Telegrammquittierung oder Anzeige von Betriebsmodus und Reglerstatus. Als Leuchtfarben stehen Rot, Grün und Blau zur Wahl. Die Farbe kann gemeinsam für alle Status-LED oder für jede einzeln festgelegt werden.

Die Helligkeit ist in sechs Stufen einstellbar. Über die Nachtabsenkung lässt sie sich in den Nachtstunden durch ein Kommunikationsobjekt reduzieren. So können Sie die Anzeige an die Nutzung im Raum anpassen.

Hinweise zur Funkplanung

Der Aufsatz kommuniziert bidirektional über KNX RF, ist mit KNX Data Secure kompatibel und verfügt über einen integrierten Repeatermodus. Die Sendereichweite beträgt etwa 100 Meter. Beachten Sie bei der Planung, dass Abdeckrahmen aus Metall die Reichweite verringern können.

Firmware-Updates sind mit der Gira ETS Service App als Zusatzsoftware möglich. Die Wippen können optional gegen alternative Varianten ausgetauscht werden.
