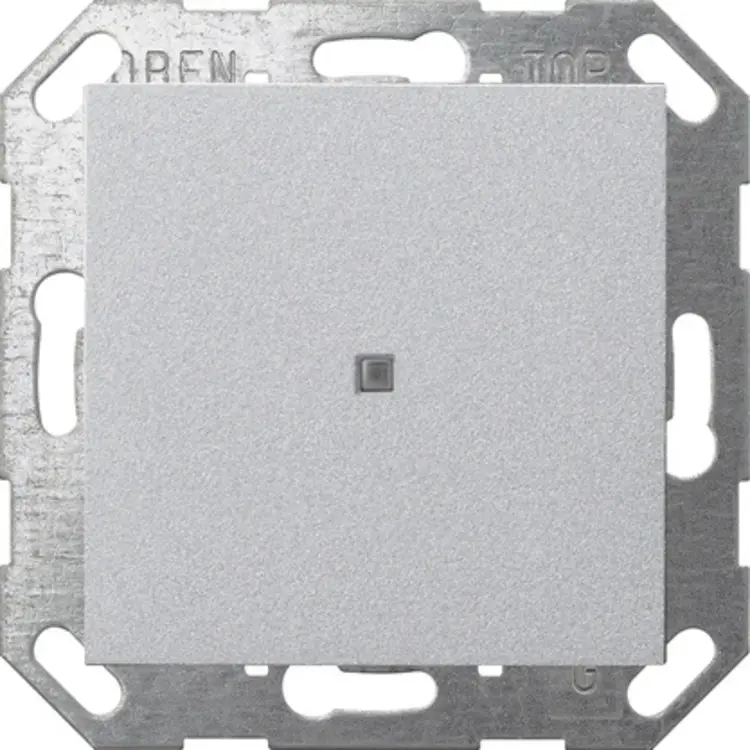

Gira Taster mit Wippe 1-fach für Gira One und KNX System 55 aluminium matt (517126)

Gira 517126 Datenblatt

Der Gira 517126 ist ein Taster mit 1-fach-Wippe für die Bedienung von Gira One und KNX im System 55. Mit ihm steuern Sie je nach System und Parametrierung unter anderem Licht, Beschattung und Szenen. Die aluminiumfarbene, lackierte Ausführung besteht aus Thermoplast. Ein Busankoppler und ein Sensor zur Messung der Raumtemperatur sind bereits integriert.

Bedienung im Gira One System

Im Gira One System lässt sich der Taster mit Tasten- oder Wippenfunktion betreiben. Sie können Verbraucher wie Leuchten, Steckdosen oder Pumpen schalten, Licht dimmen sowie Jalousien, Rollläden, Dachfenster und Markisen bedienen. Auch die gemeinsame Steuerung mehrerer Schalt-, Dimm-, Beschattungs- und Lüftungsverbraucher in Gruppen sowie das Aufrufen von Szenenvarianten sind möglich.

Ab GPA V6.1 stehen je nach Bedienkonzept weitere Zuordnungen zur Verfügung: In der Tastenfunktion lassen sich Schalten, Dimmen, Beschattung und Lüftung sowie Szenen pro Taste bedienen. In der Wippenfunktion kommen unter anderem die Treppenhausfunktion, der Etagenruf zusammen mit dem Gira G1, die Sonos Audiosteuerung, Tür- und Garagentoröffner sowie die Boost-Funktion hinzu. Die Datenübertragung zwischen den Gira One Geräten erfolgt verschlüsselt.

Individuelle Funktionen für KNX

Im KNX System können Sie für jede Bedienfläche die Tasten- oder Wippenfunktion festlegen. Über die Tastenfunktion lassen sich bis zu vier Funktionen steuern. Neben Schalten und Dimmen stehen die Einstellung von Farbtemperatur, Lichtfarbe und Helligkeit sowie die Jalousiesteuerung zur Verfügung. Dabei lassen sich beispielsweise die Reaktion beim Drücken und Loslassen oder die Zeiten für kurze und lange Betätigung anpassen.

Für weitergehende Aufgaben sind Wertgeber, Szenennebenstelle und 2-Kanal-Bedienung parametrierbar. Als Szenennebenstelle ruft der Taster eine festgelegte Szene auf und kann mit einer Speicherfunktion eingerichtet werden. Bei der 2-Kanal-Bedienung sendet ein Tastendruck bis zu zwei Telegramme, also Datenmeldungen, auf den KNX Bus. Eine Sperrfunktion ermöglicht außerdem das gezielte Sperren einzelner Tasten oder Wippen.

Raumtemperatur und Statusanzeige

Der integrierte Temperatursensor erfasst die Raumtemperatur. Im Gira One System ist ein Temperaturabgleich möglich. Für KNX lässt sich die Temperaturmessung aktivieren und wahlweise der interne Messwert oder eine Messwertbildung aus interner und externer Temperatur verwenden. Als Reglernebenstelle dient die Taste oder Wippe zur Bedienung eines Raumtemperaturreglers, etwa für Betriebsmoduswechsel, Präsenzfunktion und Sollwertverschiebung.

Die Status-LED kann rot, grün oder blau leuchten; ihre Helligkeit ist in fünf Stufen einstellbar. Im Gira One System wählen Sie abhängig von der Wippenfunktion zwischen dauerhafter Ein- oder Ausschaltung, Betätigungsanzeige und Statusanzeige. Im KNX Betrieb sind zusätzliche Anzeigen möglich, beispielsweise für Reglerstatus, Präsenz oder Sollwertverschiebung. Über die KNX Nachtabsenkung lässt sich die LED-Helligkeit in den Nachtstunden per Kommunikationsobjekt reduzieren.

Anschluss und Ausführung

Beachten Sie bei der Planung die Einbautiefe von 15mm. Der Anschluss erfolgt über eine Anschluss- und Abzweigklemme; für KNX wird das Medium TP256 verwendet. Es handelt sich um ein drahtgebundenes Busgerät, nicht um einen KNX-RF-Funktaster. Das Gerät ist KNX Data Secure kompatibel und unterstützt Updates über den Gira Projekt Assistenten. Die Wippe lässt sich bei Bedarf gegen alternative Varianten austauschen.
