Gira Taster mit Wippe 1-fach und Pfeilsymbolen für Gira One und KNX System 55 creme glänzend (517201)

Gira 517201 Datenblatt

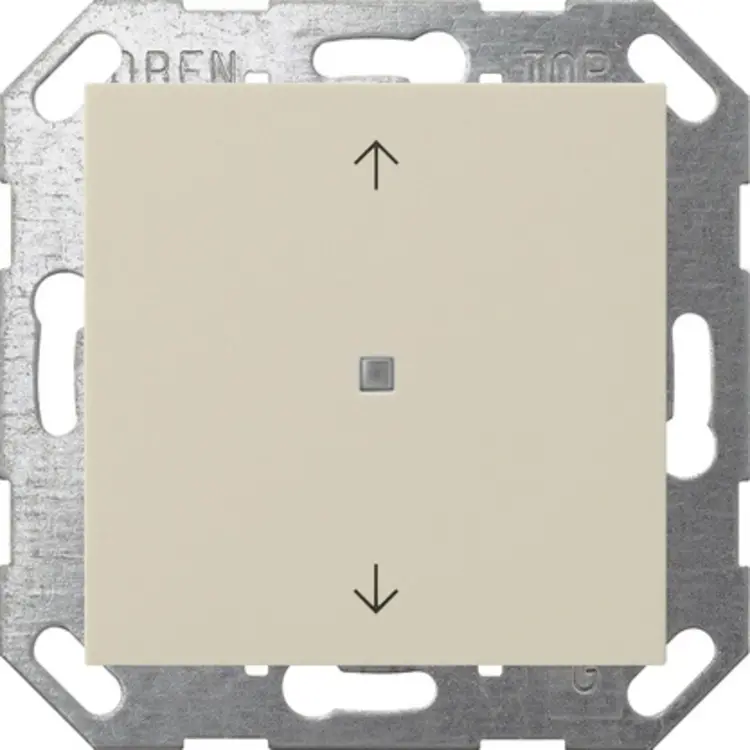

Der Gira 517201 ist ein Taster mit 1-fach-Wippe und Pfeilsymbolen für die Bedienung von Gira One und KNX im System 55. Je nach Konfiguration steuern Sie damit beispielsweise Licht, Beschattung oder Lüftung. Die Ausführung in Cremeweiß glänzend besitzt eine Oberfläche aus Thermoplast. Ein Busankoppler und ein Sensor zur Messung der Raumtemperatur sind bereits integriert.

Bedienung im Gira One System

Im Gira One System lässt sich der Taster mit Tasten- oder Wippenfunktion betreiben. Sie können Verbraucher wie Licht, Steckdosen oder Pumpen schalten, Beleuchtung dimmen sowie Jalousien, Rollläden, Dachfenster, Dachkuppeln und Markisen bedienen. Auch die gemeinsame Steuerung mehrerer Schalt-, Dimm-, Beschattungs- und Lüftungsverbraucher als Gruppe sowie das Aufrufen von Szenenvarianten sind möglich.

Ab GPA V6.1 stehen in der Tastenfunktion pro Taste die Funktionen Schalten, Dimmen, Beschattung und Lüftung sowie Szene zur Verfügung. In der Wippenfunktion können Sie darüber hinaus Treppenhaus, Etagenruf mit dem Gira G1, Sonos Audiosteuerung, Garagentor, Türöffner und Boost zuweisen. Zum Funktionsumfang im Gira One System gehört außerdem die Steuerung von Hue und eNet Verbrauchern. Die Datenübertragung zwischen den Gira One Geräten erfolgt verschlüsselt.

Konfigurierbare Funktionen für KNX

Im KNX System ist für jede Bedienfläche eine Tasten- oder Wippenfunktion einstellbar. Über die Tastenfunktion lassen sich bis zu vier Funktionen steuern. Neben Schalten und Dimmen stehen Farbtemperatur- und Farbsteuerung, Jalousiebedienung, Wertgeber, Szenennebenstelle, 2-Kanal-Bedienung und Reglernebenstelle zur Verfügung. Eine Szenennebenstelle ruft Szenen auf und kann wahlweise auch mit Speicherfunktion konfiguriert werden.

Das Bedienverhalten lässt sich auf die gewünschte Nutzung abstimmen: Beim Schalten können Sie die Reaktion auf Drücken und Loslassen festlegen. Für die Jalousiesteuerung sind die Zeiten für kurze und lange Betätigung sowie die Lamellenverstellung anpassbar. Bei der 2-Kanal-Bedienung kann ein Tastendruck bis zu zwei Telegramme, also Steuerbefehle auf dem KNX Bus, auslösen. Einzelne Tasten oder Wippen lassen sich über eine Sperrfunktion sperren. Der Taster ist mit KNX Data Secure kompatibel.

Raumtemperatur erfassen und Regler bedienen

Der integrierte Temperatursensor misst die Raumtemperatur. Im Gira One System ist ein Temperaturabgleich möglich. Für KNX lässt sich die Temperaturmessung aktivieren; dabei kann entweder der interne Messwert oder eine Messwertbildung aus interner und externer Temperatur verwendet werden.

Als KNX Reglernebenstelle dient eine Taste oder Wippe zur Bedienung eines Raumtemperaturreglers. So können Sie Betriebsmodi umschalten, die Präsenzfunktion bedienen und den Sollwert verschieben. Der Reglerzustand lässt sich über die Status-LED anzeigen.

Anpassbare LED-Anzeige

Die Status-LED kann rot, grün oder blau leuchten. Ihre Helligkeit ist in fünf Stufen einstellbar. Im Gira One System lässt sich die Anzeige abhängig von der Wippenfunktion dauerhaft ein- oder ausschalten sowie als Betätigungs- oder Statusanzeige nutzen.

Für KNX stehen zusätzliche Anzeigefunktionen zur Verfügung, etwa Telegrammquittierung, Betriebsmodus, Reglerstatus, Präsenzstatus und Sollwertverschiebung. Über ein separates LED-Objekt ist ebenfalls eine Ansteuerung möglich. Mit der Nachtabsenkung können Sie die LED-Helligkeit in den Nachtstunden über ein Kommunikationsobjekt reduzieren.

Einbau und Anpassung

Beachten Sie bei der Einbauplanung die Einbautiefe von 15mm. Der Anschluss erfolgt über eine Anschluss- und Abzweigklemme. Der Taster arbeitet im Gira One System mit Twisted-Pair und im KNX System mit dem Medium TP256. Updates sind über den Gira Projekt Assistenten möglich. Bei Bedarf lässt sich die Wippe gegen eine alternative Variante austauschen.
