Gira Taster mit Wippe 1-fach und Pfeilsymbolen für Gira One und KNX System 55 weiß glänzend (517203)

Gira 517203 Datenblatt

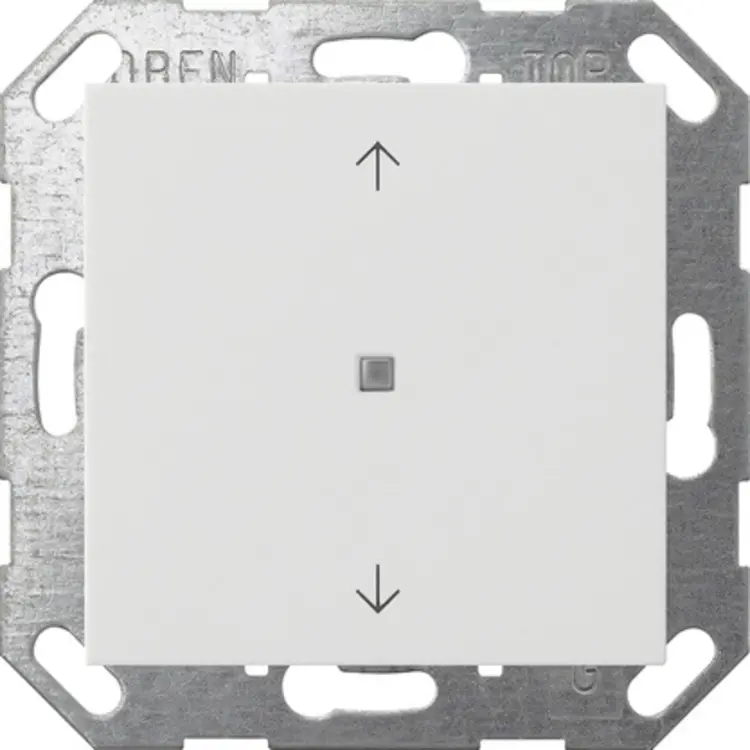

Der Gira 517203 ist ein Taster mit 1-fach-Wippe und Pfeilsymbolen für die Bedienung von Gira One und KNX im System 55. Je nach Konfiguration steuern Sie damit beispielsweise Licht, Beschattung oder Lüftung. Die Ausführung in Reinweiß glänzend besteht aus Thermoplast. Ein Busankoppler und ein Sensor zur Messung der Raumtemperatur sind bereits integriert.

Bedienung im Gira One System

Im Gira One System lässt sich der Taster mit Tasten- oder Wippenfunktion betreiben. Sie können Verbraucher wie Leuchten, Steckdosen oder Pumpen schalten, Licht dimmen und Jalousien, Rollläden, Dachfenster, Dachkuppeln oder Markisen bedienen. Auch die gemeinsame Steuerung mehrerer Schalt-, Dimm-, Beschattungs- und Lüftungsverbraucher sowie das Aufrufen von Szenenvarianten sind möglich.

Ab GPA V6.1 stehen in der Tastenfunktion pro Taste Schalten, Dimmen, Beschattung und Lüftung sowie Szenen zur Verfügung. In der Wippenfunktion lassen sich darüber hinaus unter anderem die Treppenhausfunktion, der Etagenruf zusammen mit dem Gira G1, die Sonos Audiosteuerung, Garagentor, Türöffner und die Boost-Funktion zuordnen. Zu den weiteren Bedienmöglichkeiten im Gira One System gehört die Steuerung von Hue und eNet Verbrauchern. Die Datenübertragung zwischen den Gira One Geräten erfolgt verschlüsselt.

Konfigurierbare Funktionen für KNX

Für KNX können Sie das Bedienkonzept für jede Bedienfläche als Tasten- oder Wippenfunktion festlegen. Über die Tastenfunktion lassen sich bis zu vier Funktionen steuern. Neben Schalten und Dimmen unterstützt der Taster die Einstellung von Farbtemperatur, Lichtfarbe und Helligkeit sowie die Jalousiesteuerung.

Die Parametrierung, also die Festlegung des Bedienverhaltens, ermöglicht eine genaue Anpassung an Ihre Steuerungsaufgabe. Beim Schalten lässt sich beispielsweise bestimmen, ob ein Befehl beim Drücken oder Loslassen ausgelöst wird. Für Jalousien können die Zeiten für kurze und lange Betätigung sowie die Lamellenverstellung angepasst werden. Einzelne Tasten oder Wippen lassen sich über eine Sperrfunktion sperren.

Weitere KNX-Funktionen erweitern die Einsatzmöglichkeiten:

• Als Wertgeber sendet der Taster einstellbare Werte mit 1, 2, 3 oder 6 Byte.
• Als Szenennebenstelle ruft er eine festgelegte Szene auf, wahlweise mit Speicherfunktion.
• Bei der 2-Kanal-Bedienung können durch einen Tastendruck bis zu zwei Telegramme, also Steuerbefehle, auf den KNX Bus gesendet werden. Beide Kanäle sind unabhängig voneinander konfigurierbar.
• Als Reglernebenstelle dient er zur Bedienung eines Raumtemperaturreglers, einschließlich Betriebsmodusumschaltung, Präsenzfunktion und Sollwertverschiebung.

Raumtemperatur und Statusanzeige

Der integrierte Temperatursensor erfasst die Raumtemperatur. Im Gira One System ist ein Temperaturabgleich möglich. Bei KNX lässt sich die Temperaturmessung aktivieren und wahlweise der interne Messwert mit einem externen Temperaturwert zu einem gemeinsamen Messwert verknüpfen.

Die Status-LED kann rot, grün oder blau leuchten. Ihre Helligkeit ist in fünf Stufen einstellbar. Im Gira One System wählen Sie je nach Wippenfunktion zwischen dauerhaft ausgeschalteter oder eingeschalteter LED, Betätigungsanzeige und Statusanzeige. So legen Sie fest, welche Rückmeldung Sie an der Bedienstelle erhalten.

Im KNX Betrieb sind zusätzliche Anzeigen konfigurierbar, darunter Telegrammquittierung, Betriebsmodus, Reglerstatus, Präsenzstatus und Sollwertverschiebung. Außerdem lässt sich die LED über ein separates Kommunikationsobjekt ansteuern. Mit der Nachtabsenkung kann ihre Helligkeit in den Nachtstunden über ein Kommunikationsobjekt reduziert werden.

Anschluss und Ausführung

Der Anschluss erfolgt über eine Anschluss- und Abzweigklemme. Der Taster arbeitet leitungsgebunden über Twisted-Pair, bei KNX mit dem Medium TP256, und ist KNX Data Secure kompatibel. Beachten Sie bei der Planung die Einbautiefe von 15mm. Die Wippe mit Pfeilsymbolen kann bei Bedarf gegen alternative Wippenvarianten ausgetauscht werden. Updates sind über den Gira Projekt Assistenten möglich.
