Gira Taster mit Wippe 1-fach und Pfeilsymbolen für Gira One und KNX System 55 weiß matt (517227)

Gira 517227 Datenblatt

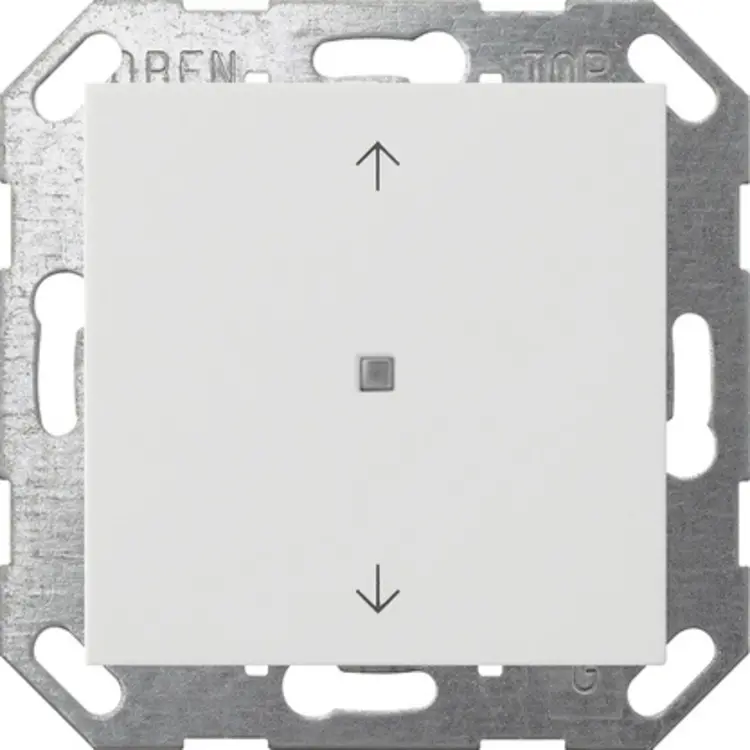

Der Gira 517227 ist ein Taster mit 1-fach-Wippe und Pfeilsymbolen für die Bedienung von Gira One und KNX im System 55. Mit ihm steuern Sie beispielsweise Beleuchtung, Beschattung oder Lüftung. Die Ausführung in Reinweiß seidenmatt besteht aus Thermoplast und verfügt über einen integrierten Busankoppler sowie einen Sensor zur Messung der Raumtemperatur.

Bedienung im Gira One System

Im Gira One System lässt sich der Taster mit Tasten- oder Wippenfunktion nutzen. Sie können Verbraucher wie Licht, Steckdosen oder Pumpen schalten, Licht dimmen und Beschattungs- sowie Lüftungsverbraucher bedienen. Dazu zählen Jalousien, Rollläden, Dachfenster, Dachkuppeln und Markisen. Auch die gemeinsame Bedienung mehrerer Verbraucher als Gruppe und das Aufrufen von Szenenvarianten sind möglich.

Ab GPA V6.1 stehen pro Taste die Funktionen Schalten, Dimmen, Beschattung und Lüftung sowie Szene zur Verfügung. Bei Nutzung der Wippenfunktion können Sie außerdem die Treppenhausfunktion, den Etagenruf zusammen mit dem Gira G1, die Sonos Audiosteuerung, Garagentor, Türöffner und Boost zuordnen. Die Steuerung von Hue und eNet Verbrauchern wird ebenfalls unterstützt. Die Datenübertragung zwischen den Gira One Geräten erfolgt verschlüsselt.

Konfigurierbare Funktionen für KNX

Im KNX System ist für jede Bedienfläche eine Tasten- oder Wippenfunktion einstellbar. Über die Tastenfunktion lassen sich bis zu vier Funktionen steuern. Neben Schalten und Dimmen unterstützt der Taster die Einstellung von Farbtemperatur, Lichtfarbe und Helligkeit sowie die Jalousiebedienung. Je nach Konfiguration bestimmen Sie auch, welcher Befehl beim Drücken oder Loslassen ausgelöst wird und wie kurze und lange Betätigungen ausgewertet werden.

Für weitergehende Aufgaben stehen zusätzliche Bedienfunktionen zur Verfügung:

• Als Wertgeber sendet der Taster einstellbare Werte mit einer Datenlänge von 1, 2, 3 oder 6 Byte.
• Als Szenennebenstelle ruft er Szenen auf und kann mit oder ohne Speicherfunktion konfiguriert werden.
• Bei der 2-Kanal-Bedienung sendet ein Tastendruck bis zu zwei Telegramme, also Befehlsnachrichten, auf den KNX Bus. Beide Kanäle lassen sich unabhängig voneinander einstellen.
• Als Reglernebenstelle bedient er einen Raumtemperaturregler, etwa zur Betriebsmodusumschaltung, für die Präsenzfunktion oder zur Verschiebung der Solltemperatur.

Eine Sperrfunktion ermöglicht es, einzelne Tasten beziehungsweise Wippen zu sperren. Der Taster ist zudem mit KNX Data Secure kompatibel.

Temperaturmessung und Statusanzeige

Der integrierte Temperatursensor erfasst die Raumtemperatur. Im Gira One System ist ein Temperaturabgleich möglich. Im KNX Betrieb lässt sich die Temperaturmessung aktivieren; dabei kann der interne Messwert auch mit einer externen Temperatur zu einem gemeinsamen Messwert verarbeitet werden.

Die Status-LED lässt sich in Rot, Grün oder Blau konfigurieren und in fünf Helligkeitsstufen einstellen. Im Gira One System können Sie sie auch ausschalten oder je nach Wippenfunktion als Betätigungs- beziehungsweise Statusanzeige verwenden. Im KNX Betrieb stehen weitere Anzeigen zur Verfügung, beispielsweise für Telegrammquittierung, Betriebsmodus, Reglerstatus oder Präsenzstatus. Eine Nachtabsenkung ermöglicht es, die LED-Helligkeit während der Nachtstunden über ein Kommunikationsobjekt zu reduzieren.

Anschluss und Ausführung

Der Anschluss erfolgt über eine Anschluss- und Abzweigklemme. Beachten Sie bei der Planung die Einbautiefe von 15mm und den zulässigen Umgebungstemperaturbereich von -5°C bis +50°C. Das Gerät arbeitet leitungsgebunden und unterstützt das KNX Medium TP256; eine KNX-RF-Funkfunktion ist nicht vorhanden.

Updates sind über den Gira Projekt Assistenten (GPA) möglich. Die Wippe kann bei Bedarf gegen alternative Varianten ausgetauscht werden.
