Gira Taster mit Wippe 1-fach und Pfeilsymbolen für Gira One und KNX System 55 anthrazit matt (517228)

Gira 517228 Datenblatt

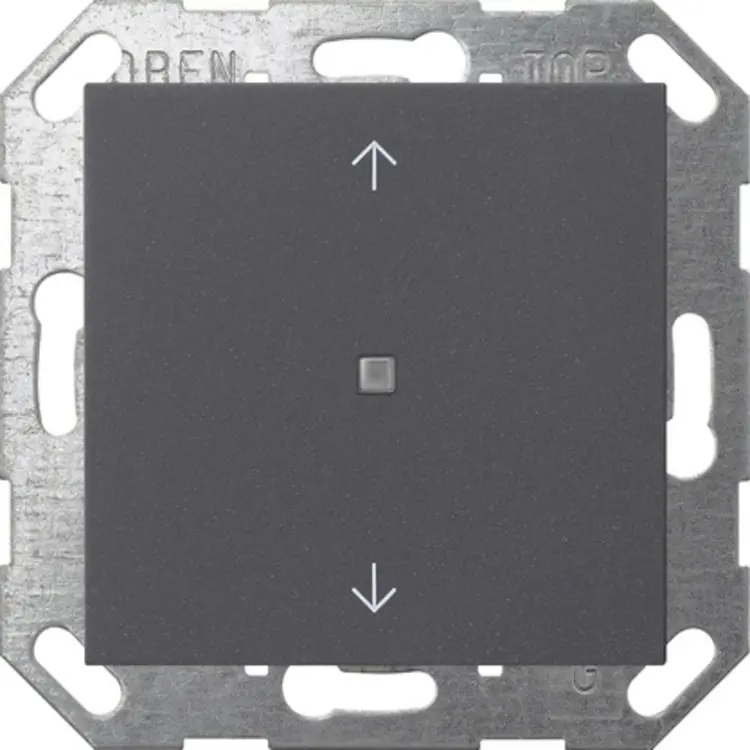

Der Gira 517228 ist ein Taster mit 1-fach-Wippe und Pfeilsymbolen für die Bedienung von Gira One und KNX im System 55. Je nach Konfiguration steuern Sie damit beispielsweise Licht, Beschattung oder Lüftung und rufen Szenen ab. Die Ausführung in Anthrazit besteht aus Thermoplast-Kunststoff und verfügt über einen integrierten Busankoppler sowie einen Sensor zur Messung der Raumtemperatur.

Bedienung im Gira One System

Im Gira One System lässt sich der Taster mit Tasten- oder Wippenfunktion betreiben. Sie können Verbraucher wie Licht, Steckdosen oder Pumpen schalten, Beleuchtung dimmen und Jalousien, Rollläden, Dachfenster, Dachkuppeln oder Markisen bedienen. Auch die gemeinsame Steuerung mehrerer Schalt-, Dimm-, Beschattungs- und Lüftungsverbraucher als Gruppe sowie das Aufrufen von Szenenvarianten sind möglich.

Ab GPA V6.1 stehen in der Tastenfunktion pro Taste die Funktionen Schalten, Dimmen, Beschattung und Lüftung sowie Szene zur Verfügung. In der Wippenfunktion kommen Treppenhaus, Etagenruf mit dem Gira G1, Sonos Audiosteuerung, Garagentor, Türöffner und Boost hinzu. Außerdem unterstützt das Gira One System die Steuerung von Hue- und eNet-Verbrauchern. Die Datenübertragung zwischen den Gira One Geräten erfolgt verschlüsselt.

Konfigurierbare Funktionen für KNX

Im KNX System können Sie für jede Bedienfläche eine Tasten- oder Wippenfunktion festlegen. Über die Tastenfunktion lassen sich bis zu vier Funktionen steuern. Neben Schalten, Dimmen und Jalousiebedienung stehen die Einstellung von Farbtemperatur, Lichtfarbe und Helligkeit sowie Wertgeber- und Szenenfunktionen zur Verfügung. Als Szenennebenstelle ruft der Taster festgelegte Szenen ab; eine Speicherfunktion ist ebenfalls parametrierbar.

Das Verhalten bei kurzer und langer Betätigung lässt sich passend zur jeweiligen Funktion einstellen. So können Sie beispielsweise festlegen, welche Befehle beim Drücken oder Loslassen gesendet werden und wie sich die Lamellen einer Jalousie verstellen lassen. Mit der 2-Kanal-Bedienung können durch einen Tastendruck bis zu zwei Telegramme, also Steuerbefehle auf dem KNX Bus, ausgesendet werden. Einzelne Tasten oder Wippen lassen sich über eine Sperrfunktion sperren. Das Gerät ist mit KNX Data Secure kompatibel.

Raumtemperatur und Statusanzeige

Der integrierte Temperatursensor erfasst die Raumtemperatur; im Gira One System ist ein Temperaturabgleich möglich. Bei KNX lässt sich die Temperaturmessung aktivieren und bei Bedarf aus dem internen Messwert und einer externen Temperatur ein gemeinsamer Messwert bilden. Als Reglernebenstelle dient der Taster zur Bedienung eines Raumtemperaturreglers: Sie können Betriebsmodi umschalten, die Präsenzfunktion nutzen und den Temperatursollwert verschieben.

Die Status-LED lässt sich in Rot, Grün oder Blau sowie in fünf Helligkeitsstufen einstellen. Im Gira One System kann sie ausgeschaltet bleiben, dauerhaft leuchten oder eine Betätigung beziehungsweise einen Status anzeigen. Bei KNX sind zusätzliche Anzeigen möglich, etwa für Reglerzustand, Präsenz oder Sollwertverschiebung. Eine parametrierbare Nachtabsenkung reduziert dort die LED-Helligkeit während der Nachtstunden.

Anschluss und Anpassung

Der Anschluss erfolgt über eine Anschluss- und Abzweigklemme, die Einbautiefe beträgt 15mm. Beachten Sie bei Ihrer Planung: Das Gerät arbeitet drahtgebunden über Twisted-Pair und unterstützt weder KNX-RF noch Funkbus oder Powernet. Updates sind über den Gira Projekt Assistenten möglich. Wenn Sie die Gestaltung später verändern möchten, kann die Wippe gegen eine alternative Variante ausgetauscht werden.
