Gira Taster mit Wippe 1-fach und Pfeilsymbolen für Gira One und KNX System 55 Edelstahl (5172600)

Gira 5172600 Datenblatt

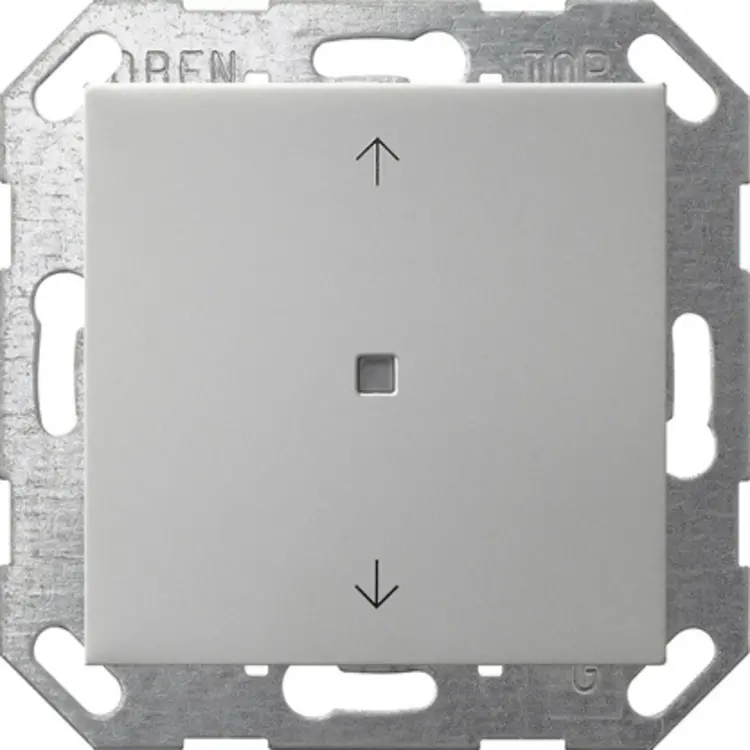

Der Gira 5172600 ist ein Taster mit 1-fach-Wippe und Pfeilsymbolen für die Bedienung von Gira One und KNX im System 55. Mit ihm steuern Sie je nach Konfiguration beispielsweise Licht, Beschattung oder Lüftung. Die Ausführung aus Edelstahl verbindet eine Metalloberfläche mit einem integrierten Busankoppler und einem Sensor zur Messung der Raumtemperatur.

Bedienung im Gira One System

Im Gira One System lässt sich der Taster mit Tasten- oder Wippenfunktion betreiben. Sie können Verbraucher wie Licht, Steckdosen oder Pumpen schalten, Leuchten dimmen sowie Jalousien, Rollläden, Dachfenster, Dachkuppeln und Markisen bedienen. Auch die gemeinsame Steuerung mehrerer Schalt-, Dimm-, Beschattungs- oder Lüftungsverbraucher in Gruppen und das Aufrufen von Szenenvarianten sind möglich.

Ab GPA V6.1 stehen in der Tastenfunktion pro Taste die Funktionen Schalten, Dimmen, Beschattung und Lüftung sowie Szene zur Verfügung. In der Wippenfunktion können Sie zusätzlich unter anderem die Treppenhausfunktion, den Etagenruf zusammen mit dem Gira G1, die Sonos Audiosteuerung, Garagentor, Türöffner und Boost nutzen. Darüber hinaus unterstützt der Taster im Gira One System die Steuerung von Hue und eNet Verbrauchern. Die Datenübertragung zwischen den Gira One Geräten erfolgt verschlüsselt.

Konfigurierbare Funktionen für KNX

Bei der Verwendung in KNX lässt sich für jede Bedienfläche eine Tasten- oder Wippenfunktion einstellen. Über die Tastenfunktion können Sie bis zu vier Funktionen steuern. Neben Schalten und Dimmen stehen die Einstellung der Farbtemperatur, Farbsteuerung und Helligkeit, Jalousiesteuerung, Wertgeber, Szenennebenstelle, 2-Kanal-Bedienung und Reglernebenstelle zur Verfügung. Eine Szenennebenstelle ruft beispielsweise eine konfigurierte Szene auf und kann mit oder ohne Speicherfunktion eingerichtet werden.

Das Bedienverhalten lässt sich gezielt anpassen: Beim Schalten bestimmen Sie, welcher Befehl beim Drücken oder Loslassen ausgelöst wird. Für Dimmen und Jalousiesteuerung sind unter anderem die Zeiten für kurze und lange Betätigung einstellbar. Mit der 2-Kanal-Bedienung kann ein Tastendruck bis zu zwei Telegramme, also Steuerbefehle, auf den KNX Bus senden. Einzelne Tasten oder Wippen lassen sich über eine Sperrfunktion sperren. Das Gerät ist mit KNX Data Secure kompatibel.

Raumtemperatur und Statusanzeige

Der integrierte Temperatursensor erfasst die Raumtemperatur. Im Gira One System ist ein Temperaturabgleich möglich. In KNX können Sie die Temperaturmessung aktivieren und den internen Messwert optional mit einem externen Temperaturwert kombinieren. Als Reglernebenstelle dient der Taster zur Bedienung eines Raumtemperaturreglers, etwa zum Wechsel des Betriebsmodus, zur Nutzung der Präsenzfunktion oder zur Verschiebung des Sollwerts.

Die Status-LED lässt sich in Rot, Grün oder Blau einstellen; ihre Helligkeit ist in fünf Stufen wählbar. Im Gira One System kann sie je nach Wippenfunktion dauerhaft ein- oder ausgeschaltet sein sowie eine Betätigung oder einen Status anzeigen. Für KNX stehen weitere Anzeigeoptionen zur Verfügung, darunter Telegrammquittierung, Betriebsmodus und Reglerstatus. Zudem kann die LED-Helligkeit im KNX Betrieb über ein Kommunikationsobjekt für die Nachtstunden reduziert werden.

Anschluss und Anpassung

Beachten Sie bei der Planung die Einbautiefe von 15mm. Der Anschluss erfolgt über eine Anschluss- und Abzweigklemme; für KNX wird das Medium TP256 verwendet. Der Taster ist für eine Umgebungstemperatur von -5°C bis +50°C ausgelegt. Die Programmierung im Gira One System und Updates erfolgen über den Gira Projekt Assistenten (GPA). Bei Bedarf können Sie die Wippe gegen eine alternative Variante austauschen.
