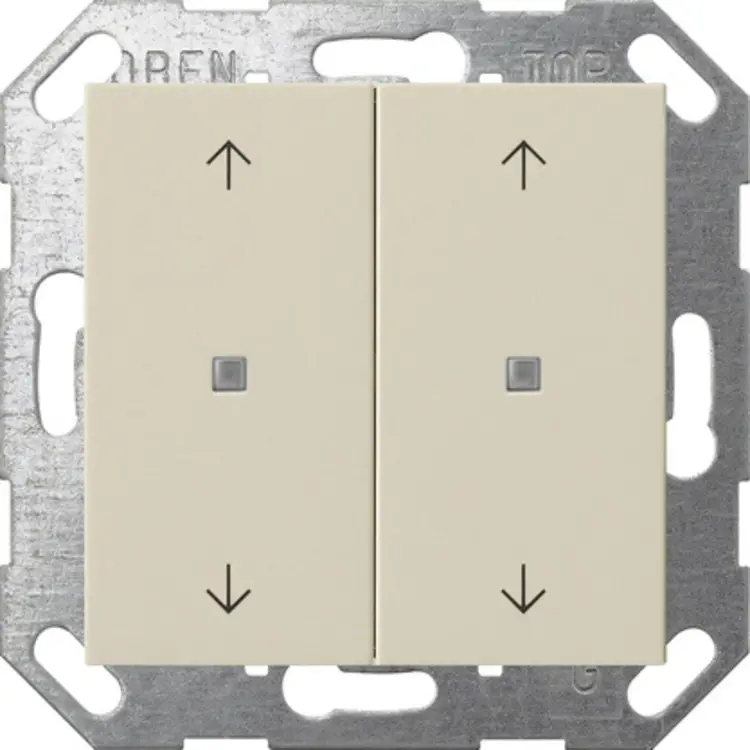

Gira Taster mit Wippe 2-fach und Pfeilsymbolen für Gira One und KNX System 55 creme glänzend (517401)

Gira 517401 Datenblatt

Der Gira 517401 ist ein Taster mit 2-fach-Wippe und Pfeilsymbolen für die Bedienung von Gira One und KNX im System 55. Sie steuern damit je nach Konfiguration beispielsweise Licht, Beschattung oder Lüftung. Die Ausführung in Cremeweiß glänzend besitzt einen integrierten Busankoppler und einen Temperatursensor zur Messung der Raumtemperatur.

Bedienung im Gira One System

Im Gira One System lässt sich der Taster mit Tasten- oder Wippenfunktion betreiben. Neben dem Schalten von Verbrauchern und dem Dimmen von Licht können Sie Jalousien, Rollläden, Dachfenster, Dachkuppeln und Markisen bedienen. Die Gruppensteuerung ermöglicht es, mehrere Schalt-, Dimm-, Beschattungs- oder Lüftungsverbraucher gemeinsam anzusteuern. Auch Szenenvarianten lassen sich aufrufen.

Weitere Funktionen umfassen die Treppenhausfunktion, den Etagenruf zusammen mit dem Gira G1 sowie die Steuerung von Sonos Audiogeräten, Hue und eNet Verbrauchern. Ebenso sind Türöffner-, Garagentoröffner- und Boost-Funktionen vorgesehen. Beachten Sie bei der Funktionszuordnung: Ab GPA V6.1 können Sie in der Tastenfunktion Schalten, Dimmen, Beschattung und Lüftung sowie Szenen je Taste zuordnen. In der Wippenfunktion stehen je Wippe zusätzlich Treppenhaus, Etagenruf, Sonos Audiosteuerung, Garagentor, Türöffner und Boost zur Verfügung.

Individuelle Funktionszuordnung in KNX

Im KNX System ist die Tasten- oder Wippenfunktion für jede Bedienfläche einstellbar. Über die Tastenfunktion lassen sich bis zu vier Funktionen steuern. Neben Schalten, Dimmen und Jalousiesteuerung unterstützt der Taster die Einstellung von Farbtemperatur, Lichtfarbe und Helligkeit. Das Verhalten bei kurzer und langer Betätigung kann passend zur jeweiligen Funktion parametriert werden.

Als Szenennebenstelle ruft der Taster Szenen auf und kann mit Speicherfunktion konfiguriert werden. Die 2-Kanal-Bedienung ermöglicht das Senden von bis zu zwei KNX-Telegrammen mit einem Tastendruck. Als Reglernebenstelle dient er zur Bedienung eines Raumtemperaturreglers, etwa zum Wechseln der Betriebsart, für die Präsenzfunktion oder zum Verschieben des Sollwerts. Einzelne Tasten beziehungsweise Wippen lassen sich über eine Sperrfunktion sperren.

Temperaturmessung und einstellbare Statusanzeige

Der integrierte Sensor erfasst die Raumtemperatur. Im Gira One System ist ein Temperaturabgleich möglich. Für KNX lässt sich die Temperaturmessung aktivieren; dabei kann auch die intern gemessene Temperatur mit einem externen Temperaturwert zur Messwertbildung kombiniert werden.

Die Status-LED können rot, grün oder blau leuchten. Ihre Helligkeit ist in fünf Stufen einstellbar. Je nach System und Konfiguration zeigen sie beispielsweise eine Betätigung oder einen Status an. Im KNX Betrieb können Sie außerdem unter anderem Reglerzustand, Präsenzstatus oder Sollwertverschiebung anzeigen lassen. Eine Nachtabsenkung reduziert dort die LED-Helligkeit über ein Kommunikationsobjekt.

Ausführung und Inbetriebnahme

Die glänzende Oberfläche besteht aus thermoplastischem Kunststoff. Bei der Einbauplanung berücksichtigen Sie eine Einbautiefe von 15mm. Der Anschluss erfolgt über eine Anschluss- und Abzweigklemme. Die Wippen können optional gegen alternative Varianten ausgetauscht werden.

Programmierung, Inbetriebnahme und Updates für Gira One erfolgen mit dem Gira Projekt Assistenten (GPA). Zwischen den Gira One Geräten werden die Daten verschlüsselt übertragen. Für den Einsatz in KNX ist der Taster mit KNX Data Secure kompatibel.
