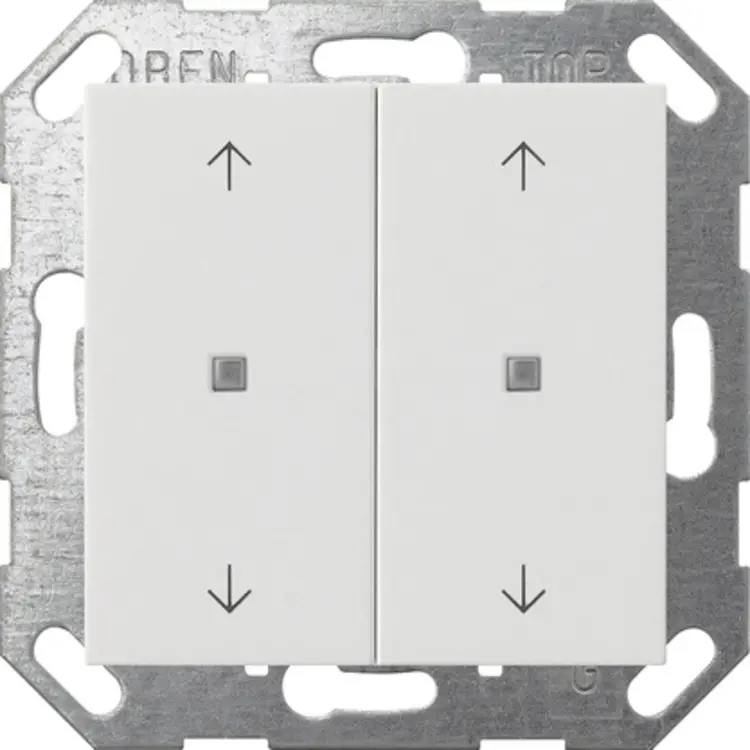

Gira Taster mit Wippe 2-fach und Pfeilsymbolen für Gira One und KNX System 55 weiß glänzend (517403)

Gira 517403 Datenblatt

Der Gira 517403 ist ein Taster mit 2-fach-Wippe und Pfeilsymbolen für die Bedienung von Gira One und KNX. Er gehört zum System 55 und ist in Reinweiß glänzend ausgeführt. Je nach System und Programmierung steuern Sie damit beispielsweise Licht, Beschattung oder Lüftung. Ein Busankoppler und ein Sensor zur Messung der Raumtemperatur sind bereits integriert.

Bedienung im Gira One System

Im Gira One System lässt sich der Taster mit Tasten- oder Wippenfunktion nutzen. Sie können Verbraucher wie Leuchten, Steckdosen oder Pumpen schalten, Licht dimmen und Jalousien, Rollläden, Dachfenster, Dachkuppeln sowie Markisen bedienen. Auch die gemeinsame Steuerung mehrerer Schalt-, Dimm-, Beschattungs- und Lüftungsverbraucher in Gruppen sowie das Aufrufen von Szenenvarianten sind möglich.

Beachten Sie bei der Funktionszuordnung die gewählte Betriebsart: Ab GPA V6.1 stehen pro Taste die Funktionen Schalten, Dimmen, Beschattung und Lüftung sowie Szene zur Verfügung. Pro Wippe lassen sich zusätzlich unter anderem die Treppenhausfunktion, der Etagenruf zusammen mit dem Gira G1, die Sonos Audiosteuerung, Garagentor, Türöffner und Boost zuordnen. Darüber hinaus unterstützt der Taster im Gira One System die Steuerung von Hue und eNet Verbrauchern. Die Datenübertragung zwischen den Gira One Geräten erfolgt verschlüsselt.

Flexible Funktionszuordnung in KNX

Im KNX System können Sie für jede Bedienfläche eine Tasten- oder Wippenfunktion festlegen. Über die Tastenfunktion lassen sich bis zu vier Funktionen steuern. Die Parametrierung bestimmt dabei nicht nur die Funktion, sondern auch das Verhalten bei kurzer oder langer Betätigung sowie beim Drücken und Loslassen.

• Beim Schalten lassen sich Einschalten, Ausschalten, Umschalten oder keine Reaktion als Befehl festlegen.
• Für die Lichtsteuerung stehen Dimmen, Farbtemperatur sowie Farbsteuerung und Helligkeit zur Verfügung.
• Bei der Jalousiesteuerung können die Zeiten für kurze und lange Betätigung sowie die Lamellenverstellung angepasst werden.
• Als Wertgeber sendet der Taster einstellbare Werte; als Szenennebenstelle ruft er Szenen mit oder ohne Speicherfunktion auf.
• Mit der 2-Kanal-Bedienung können durch einen Tastendruck bis zu zwei Telegramme, also Steuerbefehle auf dem KNX Bus, gesendet werden.

Zusätzlich lässt sich eine Reglernebenstelle einrichten. Damit bedienen Sie einen Raumtemperaturregler, etwa zur Betriebsmodusumschaltung, zur Präsenzfunktion oder zur Sollwertverschiebung. Einzelne Tasten beziehungsweise Wippen können über eine Sperrfunktion gesperrt werden. Der Taster ist mit KNX Data Secure kompatibel.

Temperaturmessung und einstellbare Rückmeldung

Der integrierte Temperatursensor erfasst die Raumtemperatur. Im Gira One System ist ein Temperaturabgleich möglich. In KNX lässt sich die Temperaturmessung aktivieren und wahlweise der interne Messwert oder eine Messwertbildung aus interner und externer Temperatur verwenden.

Die Status-LED können rot, grün oder blau leuchten; ihre Helligkeit ist in fünf Stufen einstellbar. Im Gira One System wählen Sie je nach Wippenfunktion zwischen dauerhaft ausgeschalteter oder eingeschalteter LED, Betätigungsanzeige und Statusanzeige. In KNX sind weitere Rückmeldungen parametrierbar, etwa Telegrammquittierung, Betriebsmodus, Reglerstatus oder Präsenzstatus. Eine KNX Nachtabsenkung ermöglicht es, die LED-Helligkeit in den Nachtstunden über ein Kommunikationsobjekt zu reduzieren.

Ausführung und Einbau

Die glänzende Oberfläche besteht aus thermoplastischem Kunststoff. Die Wippen mit Pfeilsymbolen können bei Bedarf gegen alternative Varianten ausgetauscht werden. Für Ihre Einbauplanung beträgt die Einbautiefe 15mm; der Anschluss erfolgt über eine Anschluss- und Abzweigklemme. Der Taster nutzt eine drahtgebundene Busverbindung und unterstützt kein KNX-RF. Updates sind über den Gira Projekt Assistenten möglich.
