Gira Taster mit unbedruckter Wippe und Wippe mit Pfeilsymbolen für Gira One und KNX System 55 schwarz matt (5175005)

Gira 5175005 Datenblatt

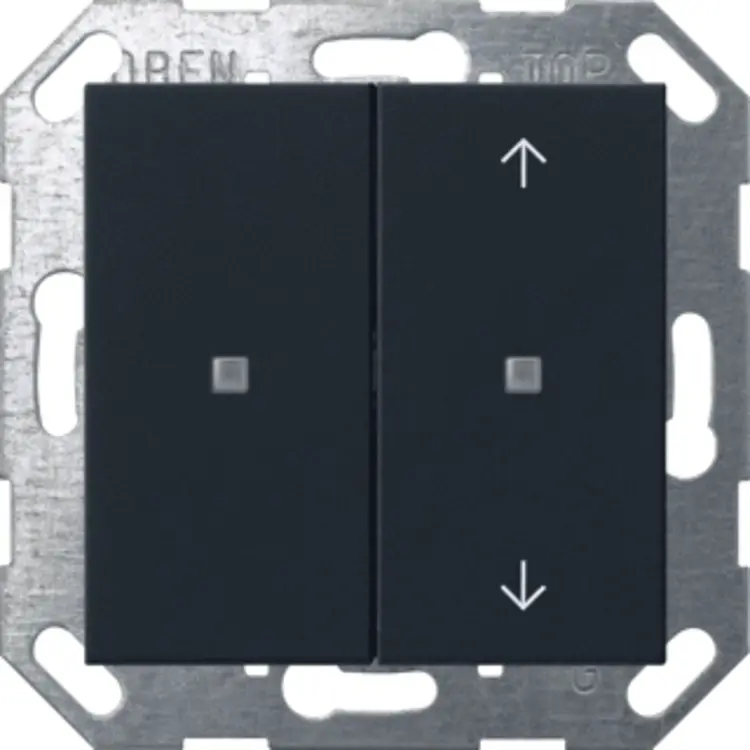

Der Gira 5175005 ist ein Taster für Gira One und KNX im System 55, mit dem Sie Beleuchtung, Beschattung und weitere Gebäudefunktionen bedienen. Die Ausführung kombiniert eine unbedruckte Wippe mit einer Wippe mit Pfeilsymbolen. Die schwarz matte, lackierte Oberfläche besteht aus Thermoplast. Ein Busankoppler und ein Sensor zur Messung der Raumtemperatur sind bereits integriert.

Bedienung im Gira One System

Im Gira One System können Sie den Taster mit Tasten- oder Wippenfunktion nutzen. Er schaltet beispielsweise Licht, Steckdosen oder Pumpen, dimmt Beleuchtung und steuert Jalousien, Rollläden, Dachfenster, Dachkuppeln sowie Markisen. Über die Gruppensteuerung lassen sich mehrere Schalt-, Dimm-, Beschattungs- oder Lüftungsverbraucher gemeinsam bedienen. Zusätzlich können Sie Szenenvarianten aufrufen.

Ab GPA V6.1 stehen in der Tastenfunktion pro Taste Schalten, Dimmen, Beschattung und Lüftung sowie Szene zur Verfügung. In der Wippenfunktion sind darüber hinaus Treppenhausfunktion, Etagenruf zusammen mit dem Gira G1, Sonos Audiosteuerung, Garagentor, Türöffner und Boost zuweisbar. Auch die Steuerung von Hue und eNet Verbrauchern gehört zu den Bedienfunktionen im Gira One System.

Die Programmierung und Inbetriebnahme erfolgen mit dem Gira Projekt Assistenten (GPA). Darüber ist der Taster auch updatefähig. Zwischen den Gira One Geräten werden die Daten verschlüsselt übertragen.

Individuelle Funktionen für KNX

Im KNX System lässt sich jede Bedienfläche als Wippe oder Taste parametrieren, also mit der gewünschten Funktion belegen. Über die Tastenfunktion können Sie bis zu vier Funktionen steuern. Neben Schalten und Dimmen unterstützt der Taster die Einstellung von Farbtemperatur, Lichtfarbe und Helligkeit sowie die Jalousiesteuerung. Die Reaktion beim Drücken oder Loslassen und die Unterscheidung zwischen kurzer und langer Betätigung lassen sich je nach Funktion anpassen.

Für weitergehende Aufgaben stehen unter anderem folgende Funktionen bereit:

• Als Wertgeber sendet der Taster einstellbare Werte mit einer Länge von 1, 2, 3 oder 6 Byte.
• Als Szenennebenstelle ruft er Szenen auf, wahlweise mit Speicherfunktion.
• Bei der 2-Kanal-Bedienung kann ein Tastendruck bis zu zwei Telegramme, also Datenbefehle, auf den KNX Bus senden.
• Als Reglernebenstelle bedient er einen Raumtemperaturregler, etwa zur Betriebsmodusumschaltung, Präsenzfunktion oder Sollwertverschiebung.

Einzelne Tasten oder Wippen können über eine Sperrfunktion blockiert werden. Der Taster ist zudem mit KNX Data Secure kompatibel.

Temperaturmessung und Statusanzeige

Der integrierte Temperatursensor erfasst die Raumtemperatur. Im Gira One System ist ein Temperaturabgleich möglich. Im KNX Betrieb lässt sich die Temperaturmessung aktivieren; alternativ zur rein internen Messung kann ein Messwert aus der intern erfassten und einer externen Temperatur gebildet werden.

Die Status-LED können rot, grün oder blau leuchten. Ihre Helligkeit ist in fünf Stufen einstellbar. Je nach System und Parametrierung zeigen sie beispielsweise eine Betätigung oder einen Status an. Im KNX Betrieb stehen zusätzliche Anzeigen für Reglerzustand, Präsenz oder Sollwertverschiebung zur Verfügung. Eine Nachtabsenkung kann dort die LED-Helligkeit über ein Kommunikationsobjekt reduzieren.

Anschluss und Ausführung

Beachten Sie bei der Planung die Einbautiefe von 15mm. Der Anschluss erfolgt über eine Anschluss- und Abzweigklemme; als Übertragungsmedium dient bei Gira One Twisted-Pair und bei KNX TP256. Die Wippen können bei Bedarf gegen alternative Varianten ausgetauscht werden.
