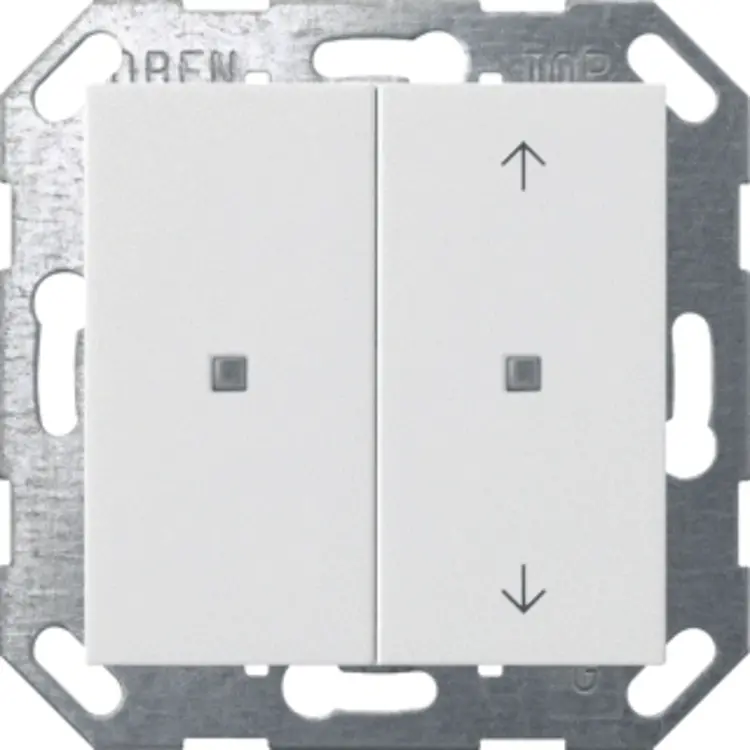

Gira Taster mit unbedruckter Wippe und Wippe mit Pfeilsymbolen für Gira One und KNX System 55 weiß glänzend (517503)

Gira 517503 Datenblatt

Der Gira 517503 ist ein Taster für die Bedienung von Gira One und KNX im System 55. Mit einer unbedruckten Wippe und einer Wippe mit Pfeilsymbolen steuern Sie beispielsweise Licht, Beschattung oder Szenen. Die Ausführung in Reinweiß glänzend besteht aus Thermoplast. Ein Busankoppler und ein Sensor zur Messung der Raumtemperatur sind integriert.

Bedienung im Gira One System

Im Gira One System lässt sich das Gerät mit Tasten- oder Wippenfunktion betreiben. Sie können Verbraucher wie Licht, Steckdosen oder Pumpen schalten, Licht dimmen sowie Jalousien, Rollläden, Dachfenster, Dachkuppeln und Markisen bedienen. Auch die gemeinsame Steuerung mehrerer Schalt-, Dimm-, Beschattungs- und Lüftungsverbraucher sowie das Aufrufen von Szenenvarianten sind möglich.

Ab GPA V6.1 stehen in der Tastenfunktion pro Taste Schalten, Dimmen, Beschattung und Lüftung sowie Szenen zur Verfügung. In der Wippenfunktion kommen unter anderem die Treppenhausfunktion, der Etagenruf zusammen mit dem Gira G1, Sonos Audiosteuerung, Garagentor, Türöffner und Boost hinzu. Darüber hinaus unterstützt das Gerät im Gira One System die Steuerung von Hue und eNet Verbrauchern. Die Datenübertragung zwischen den Gira One Geräten erfolgt verschlüsselt.

Flexible Funktionen für KNX

Im KNX System können Sie für jede Bedienfläche eine Wippen- oder Tastenfunktion festlegen. Über die Tastenfunktion lassen sich bis zu vier Funktionen steuern. Neben Schalten und Dimmen stehen die Verstellung der Farbtemperatur, Farbsteuerung, Jalousiesteuerung und weitere Bedienfunktionen zur Verfügung. Das Verhalten beim Drücken und Loslassen sowie die Unterscheidung zwischen kurzer und langer Betätigung sind je nach Funktion einstellbar.

• Als Wertgeber sendet der Taster einstellbare Werte mit einer Größe von 1, 2, 3 oder 6 Byte.
• Als Szenennebenstelle ruft er Szenen auf und lässt sich mit oder ohne Speicherfunktion konfigurieren.
• Bei der 2-Kanal-Bedienung kann ein Tastendruck bis zu zwei Telegramme, also Datenbefehle, auf den KNX Bus senden. Beide Kanäle sind unabhängig voneinander einstellbar.
• Als Reglernebenstelle bedient er einen Raumtemperaturregler, etwa zur Betriebsmodusumschaltung, für die Präsenzfunktion oder zur Verschiebung der Solltemperatur.

Eine Sperrfunktion ermöglicht es, einzelne Tasten oder Wippen zu sperren. Das Gerät ist zudem mit KNX Data Secure kompatibel.

Temperaturmessung und Statusanzeige

Der integrierte Temperatursensor erfasst die Raumtemperatur. Im Gira One System ist ein Temperaturabgleich möglich. Für KNX lässt sich die Temperaturmessung aktivieren und wahlweise der interne Messwert oder eine Messwertbildung aus interner und externer Temperatur nutzen.

Die Status-LED können rot, grün oder blau leuchten; ihre Helligkeit ist in fünf Stufen einstellbar. Im Gira One System wählen Sie abhängig von der Wippenfunktion zwischen dauerhafter Ein- oder Ausschaltung, Betätigungsanzeige und Statusanzeige. Unter KNX stehen zusätzlich unter anderem Telegrammquittierung, Betriebsmodus-, Reglerstatus- und Präsenzanzeige zur Verfügung. Eine parametrierbare Nachtabsenkung reduziert dort die LED-Helligkeit in den Nachtstunden über ein Kommunikationsobjekt.

Ausführung und Anschluss

Die glänzende Kunststoffoberfläche hat einen Farbton ähnlich RAL 9010. Bei Bedarf können Sie die Wippen gegen alternative Varianten austauschen. Beachten Sie bei der Planung die Einbautiefe von 15mm. Der Anschluss erfolgt über eine Anschluss- und Abzweigklemme; für KNX wird das Medium TP256 verwendet. Updates sind über den Gira Projekt Assistenten möglich.
