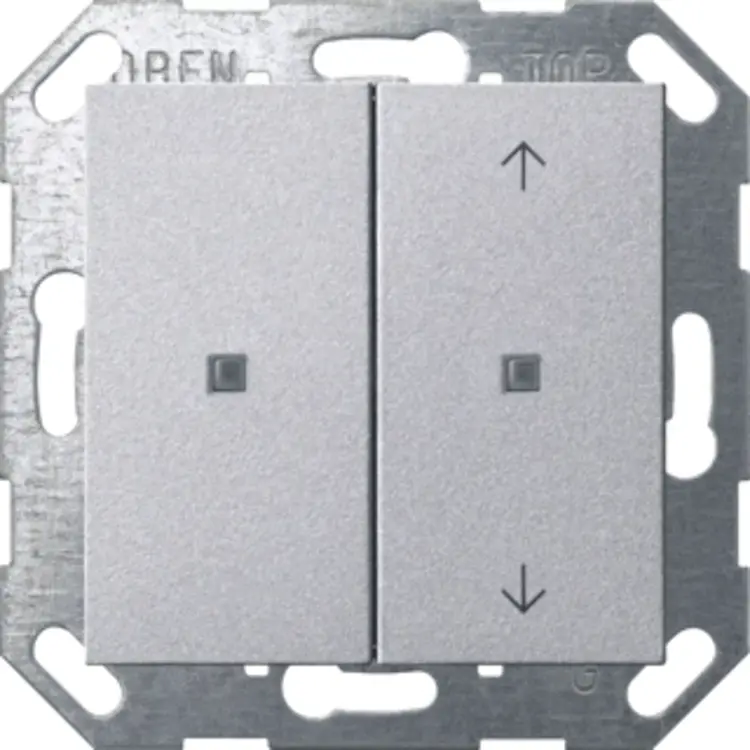

Gira Taster mit unbedruckter Wippe und Wippe mit Pfeilsymbolen für Gira One und KNX System 55 aluminium matt (517526)

Gira 517526 Datenblatt

Der Gira 517526 ist ein Taster für die Bedienung von Gira One und KNX im System 55. Mit ihm steuern Sie beispielsweise Beleuchtung, Beschattung und Lüftung oder rufen Szenen auf. Er kombiniert eine unbedruckte Wippe mit einer Wippe mit Pfeilsymbolen und besitzt einen integrierten Busankoppler sowie einen Temperatursensor zur Messung der Raumtemperatur.

Bedienung im Gira One System

Im Gira One System lässt sich der Taster mit Tasten- oder Wippenfunktion betreiben. Sie können Licht schalten und dimmen sowie Jalousien, Rollläden, Dachfenster, Dachkuppeln und Markisen bedienen. Auch die gemeinsame Steuerung mehrerer Schalt-, Dimm-, Beschattungs- und Lüftungsverbraucher in Gruppen ist möglich. So lassen sich mehrere Verbraucher über eine Bedienfunktion ansprechen.

Ab GPA Version 6.1 stehen in der Tastenfunktion pro Taste die Funktionen Schalten, Dimmen, Beschattung und Lüftung sowie Szene zur Verfügung. In der Wippenfunktion sind zusätzlich unter anderem die Treppenhausfunktion, der Etagenruf mit dem Gira G1, die Sonos Audiosteuerung, Garagentor, Türöffner und Boost nutzbar. Außerdem unterstützt der Taster im Gira One System die Steuerung von Hue und eNet Verbrauchern.

Individuelle Funktionsbelegung für KNX

Im KNX System können Sie für jede Bedienfläche eine Tasten- oder Wippenfunktion festlegen. Über die Tastenfunktion sind bis zu vier Funktionen steuerbar. Neben Schalten, Dimmen und Jalousiesteuerung stehen die Anpassung von Farbtemperatur, Lichtfarbe und Helligkeit sowie Wertgeber, Szenennebenstelle, 2-Kanal-Bedienung und Reglernebenstelle zur Verfügung. Eine Szenennebenstelle ruft Szenen auf und kann auch mit Speicherfunktion eingerichtet werden.

Die Parametrierung legt fest, wie der Taster auf Drücken, Loslassen sowie kurze und lange Betätigung reagiert. Bei der 2-Kanal-Bedienung kann ein Tastendruck bis zu zwei Telegramme, also Steuerbefehle, auf den KNX Bus senden. Beide Kanäle lassen sich unabhängig voneinander einstellen. Einzelne Tasten oder Wippen können zudem über eine Sperrfunktion gesperrt werden.

Temperaturmessung und Statusanzeige

Der integrierte Temperatursensor erfasst die Raumtemperatur. Im Gira One System ist ein Temperaturabgleich möglich. Im KNX Betrieb lässt sich die Temperaturmessung aktivieren und der interne Messwert optional mit einer externen Temperatur zu einem Messwert kombinieren. Als Reglernebenstelle dient der Taster zur Bedienung eines Raumtemperaturreglers, etwa zur Betriebsmodusumschaltung, zur Präsenzmeldung oder zur Sollwertverschiebung.

Die Status-LED lassen sich in Rot, Grün oder Blau einstellen; ihre Helligkeit ist in fünf Stufen anpassbar. Je nach System und Konfiguration zeigen sie beispielsweise eine Betätigung oder einen Status an. Im KNX Betrieb können sie außerdem Reglerzustand, Präsenzstatus oder Sollwertverschiebung anzeigen. Eine parametrierbare Nachtabsenkung reduziert dort die LED-Helligkeit über ein Kommunikationsobjekt.

Ausführung und Planung

Das Gehäuse besteht aus Thermoplast und ist in Aluminiumfarbe lackiert. Die Wippen können optional gegen alternative Varianten ausgetauscht werden. Beachten Sie bei der Einbauplanung die Einbautiefe von 15mm. Der Anschluss erfolgt über eine Anschluss- und Abzweigklemme.

Programmierung, Inbetriebnahme und Updates im Gira One System erfolgen mit dem Gira Projekt Assistenten (GPA). Zwischen den Gira One Geräten werden die Daten verschlüsselt übertragen. Für den KNX Einsatz ist der Taster mit KNX Data Secure kompatibel.
