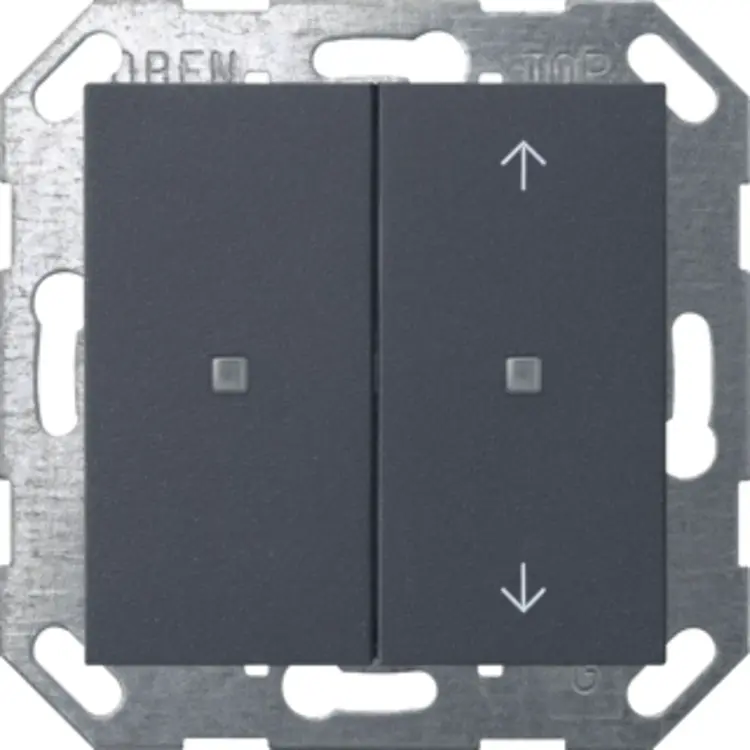

Gira Taster mit unbedruckter Wippe und Wippe mit Pfeilsymbolen für Gira One und KNX System 55 anthrazit matt (517528)

Gira 517528 Datenblatt

Der Gira 517528 ist ein Taster für die Bedienung von Gira One und KNX im System 55. Er verbindet eine unbedruckte Wippe mit einer Wippe mit Pfeilsymbolen und ist in Anthrazit ausgeführt. Mit dem integrierten Busankoppler und Temperatursensor vereint er die Steuerung von Gebäudefunktionen und die Messung der Raumtemperatur.

Bedienung im Gira One System

Im Gira One System können Sie den Taster mit Tasten- oder Wippenfunktion nutzen. Er ermöglicht das Schalten von Verbrauchern wie Licht, Steckdosen oder Pumpen sowie das Dimmen von Licht. Auch Beschattung und Lüftung lassen sich bedienen, beispielsweise Jalousien, Rollläden, Dachfenster und Markisen. Über die Gruppensteuerung können mehrere Schalt-, Dimm-, Beschattungs- oder Lüftungsverbraucher gemeinsam angesprochen werden.

Darüber hinaus unterstützt der Taster das Aufrufen von Szenenvarianten, die Treppenhausfunktion sowie den Etagenruf zusammen mit dem Gira G1. Auch die Steuerung von Sonos Audiogeräten, Hue und eNet Verbrauchern sowie die Nutzung als Tür- oder Garagentoröffner gehören zum Funktionsumfang. Beachten Sie bei der Planung: Welche Funktionen je Taste oder Wippe zugeordnet werden können, hängt von der gewählten Betriebsart und der GPA-Version ab.

Individuelle Funktionszuordnung in KNX

Im KNX System ist für jede Bedienfläche eine Tasten- oder Wippenfunktion einstellbar. Mit der Tastenfunktion lassen sich bis zu vier Funktionen steuern. Neben Schalten und Dimmen stehen unter anderem die Einstellung der Farbtemperatur, Farbsteuerung, Jalousiebedienung und das Aufrufen von Szenen zur Verfügung. Das Verhalten bei kurzer und langer Betätigung lässt sich für verschiedene Funktionen gezielt anpassen.

Die 2-Kanal-Bedienung ermöglicht es, mit einem Tastendruck bis zu zwei Telegramme, also Steuerbefehle, auf den KNX Bus zu senden. Als Reglernebenstelle kann eine Taste oder Wippe einen Raumtemperaturregler bedienen, etwa durch Betriebsmodusumschaltung, Präsenzfunktion oder Sollwertverschiebung. Einzelne Tasten beziehungsweise Wippen lassen sich über eine Sperrfunktion sperren.

Temperaturmessung und sichtbare Rückmeldung

Der integrierte Sensor misst die Raumtemperatur. Im Gira One System ist ein Temperaturabgleich möglich. Für KNX kann die Temperaturmessung aktiviert und die intern gemessene Temperatur optional mit einem externen Temperaturwert zur Messwertbildung kombiniert werden.

Die Status-LED lassen sich in Rot, Grün oder Blau einstellen. Ihre Helligkeit ist in fünf Stufen anpassbar. Je nach System und Parametrierung zeigen sie beispielsweise eine Betätigung oder einen Status an. Im KNX Betrieb kann die LED-Helligkeit nachts über ein Kommunikationsobjekt reduziert werden. So passen Sie die Rückmeldung an die Nutzung des Raums an.

Anschluss und Konfiguration

Der Anschluss erfolgt über eine Anschluss- und Abzweigklemme; die Einbautiefe beträgt 15mm. Das Gehäuse besteht aus thermoplastischem Kunststoff. Die Wippen können optional gegen alternative Varianten ausgetauscht werden. Die Programmierung und Inbetriebnahme im Gira One System erfolgen mit dem Gira Projekt Assistenten (GPA), über den auch Updates möglich sind. Die Datenübertragung zwischen Gira One Geräten ist verschlüsselt; für KNX ist der Taster mit KNX Data Secure kompatibel.
