Gira Basiselement SAT-F-Bus-Koppler weiß glänzend (565003)

Gira 565003 Datenblatt

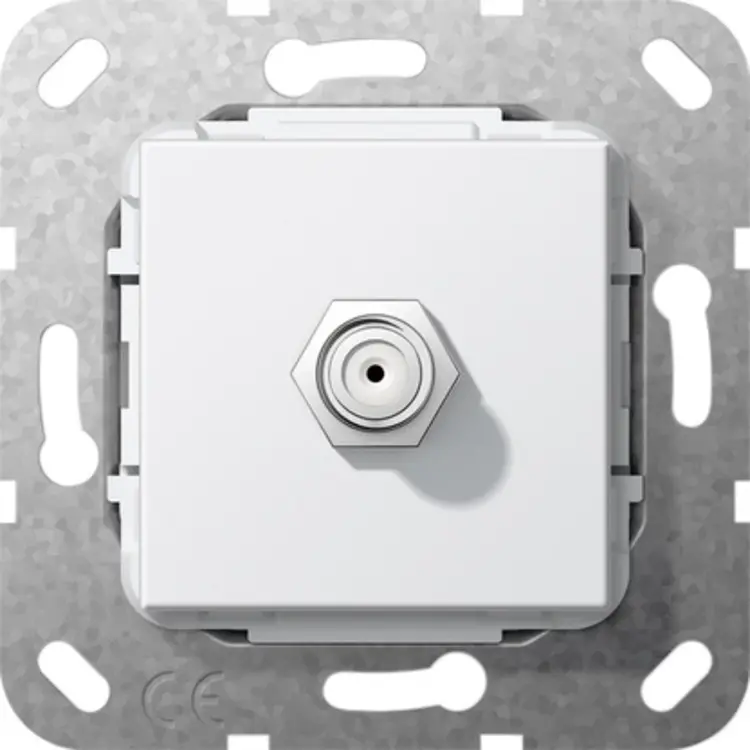

Das Gira Basiselement SAT-F-Bus-Koppler in weiß glänzend mit der Artikelnummer 565003 ist für den Anschluss von SAT-Komponenten vorgesehen. Die Ausführung mit SAT-F-Buchse und Kupplung eignet sich für eine Unterputzmontage und fügt sich dank der glänzend weißen Oberfläche dezent in die Installation ein.

Für Sat-Anschlüsse

Die Wellenimpedanz von 75 Ω ist auf SAT-Anwendungen abgestimmt. Der Anschluss ist für Innenleiter mit einem Durchmesser von 0,6 bis 1 mm geeignet. Mit einer Einbautiefe von 20 mm lässt sich das Basiselement platzsparend in der Unterputzinstallation einsetzen.

Für die Montage ist eine Schraubbefestigung vorgesehen. Ein Montagerahmen gehört nicht zum Lieferumfang und muss separat ausgewählt werden. Achten Sie bei der Planung außerdem auf ausreichend Bauraum für die Stecker und die erforderlichen Biegeradien des Kabels. So bleibt der Anschluss sauber und mechanisch entlastet.

Wichtige Hinweise zur Anwendung

Bei diesem Einsatz wird der Anschluss mit Winkelsteckern empfohlen. Das Basiselement ist nicht für eine Kanalinstallation und nicht für eine Standardgerätedose geeignet. Zudem besteht bei angeschlossenen Geräten eine Leistungsbegrenzung von 15 Watt. Bitte berücksichtigen Sie diese Vorgabe bereits bei der Auswahl und Planung Ihrer SAT-Komponenten.
