Gira Drehdimmer universal LED Komfort 3-100 Watt (245500)

Gira 245500 Datenblatt

Gira 245500 Unterputz-Dreh-/Drück-Dimmer, geeignet zum Schalten und Dimmen von:

- Glühlampen, HV-Halogenlampen
- elektronischen Trafos für Halogen- oder LED-Lampen
- dimmbaren induktiven Trafos für Halogen- oder LED-Lampen
- HV-LED- oder Energiesparlampen.

Eigenschaften

- Nicht geeignet für Wechselschaltungen, jedoch geeignet für die Bedienung über Nebenstelle/Taster.

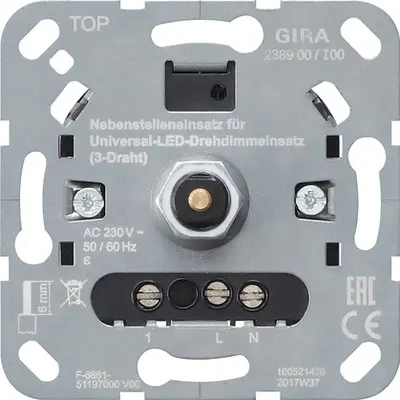

- Anschluss einer Nebenstelle zum Schalten und Bedienen an einer anderen Stelle möglich mit GIRA 238900.
- Montage in Gerätedose gemäß DIN 49073.
- Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips (Phasenanschnitt oder Phasenabschnitt).
- Anzeige des eingestellten Betriebszustands mittels LED.
- lampenschonendes Einschalten.
- Einschalthelligkeit kann dauerhaft gespeichert werden.
- Einschalten mit der zuletzt eingestellten Helligkeit oder gespeicherten Einschalthelligkeit.
- Minimale Helligkeit einstellbar.
- Elektronischer Kurzschlussschutz.
- Elektronischer Überhitzungsschutz.
- Betrieb mit und ohne Anschluss des Neutralleiters.

Technische Daten

Nennspannung: AC 230 V, 50/60 Hz
Standby: max. 0,35 W
Anschlussleistung bei 25 °C
- HV-LED-Lampen (Phasenanschnitt): typ. 3 bis 100 W
- HV-LED-Lampen (Phasenabschnitt): typ. 3 bis 200 W
- Energiesparlampe: typ. 3 bis 100 W
- Glühlampen: 20 bis 420 W
- HV-Halogen: 20 bis 420 W
- GIRA Tronic-Trafos: 20 bis 420 W
- elektronischer Trafo mit LV-LED: typ. 20 bis 100 W
- gewickelter Trafo: 20 bis 420 VA
- gewickelter Trafo mit LV-LED: typ. 20 bis 100 VA
Nebenstellen
- Drehdimmer-Nebenstelle: 5
- Unbeleuchtete mechanische Druckkontakte: unbegrenzt
- Basiselement für Nebenstelle 2-Draht: unbegrenzt
Kabellänge
- Nebenstelle: max. 100 m
- Last: max. 100 m
Einbautiefe: 24 mm
Umgebungstemperatur: -5 °C bis +45°C

Hinweise

- Grundsätzlich ist der Betrieb des Dimmers ohne Anschluss des Neutralleiters möglich. Bei einigen LED- und CFLi-Leuchtmitteln ist zur Vermeidung von Flackern jedoch der Anschluss des Neutralleiters erforderlich.
- Bei Betrieb ohne Neutralleiter beträgt die Mindestlast für Glühlampen, HV-Halogen, GIRA Tronic-Trafos und gewickelte Trafos 50 W.
- In Kombination mit Leistungszusätzen keine HV-LED- oder Energiesparlampen anschließen.
- Elektronische Trafos und Vorschaltgeräte für LED-Leuchtmittel können mit dem vom Hersteller angegebenen Dimmverfahren verwendet werden.
- Bei einer Umgebungstemperatur über 25 °C muss die angeschlossene Last reduziert werden.
